Guarnizioni PSL bulbo orizzontale

Le guarnizioni PSL bulbo orizzontale di Gimatech combinano una parte ad “U” rinforzata con anima metallica con una sezione morbida orientata ortogonalmente, progettata per garantire una tenuta efficace tra vetro e lamiera senza l’uso di collanti.

Disponibili in diverse varianti, come 20/10 T, 20/10 P, 20/10 S, 20/10 ECOL, 20/80 P e 20/93 EPDM, queste guarnizioni offrono soluzioni versatili per applicazioni industriali, adattandosi a diverse esigenze dimensionali e di materiale.

Tutti i prodotti sono realizzati secondo le normative ambientali europee, garantendo il rispetto per gli standard REACH e RoHS.

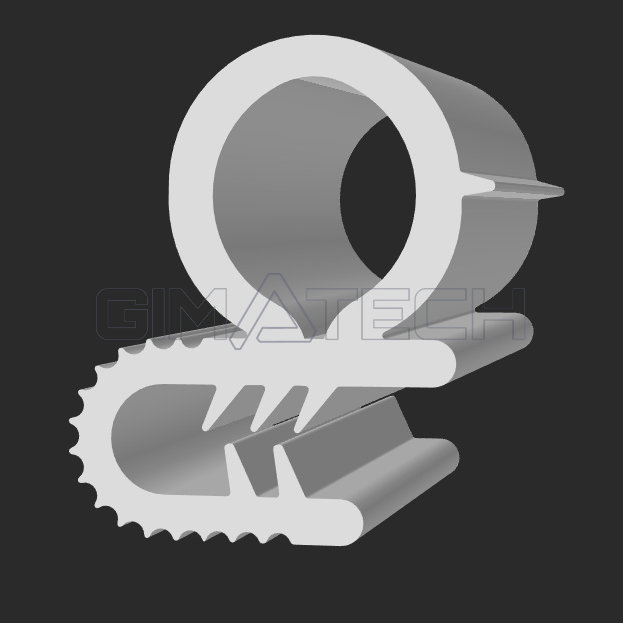

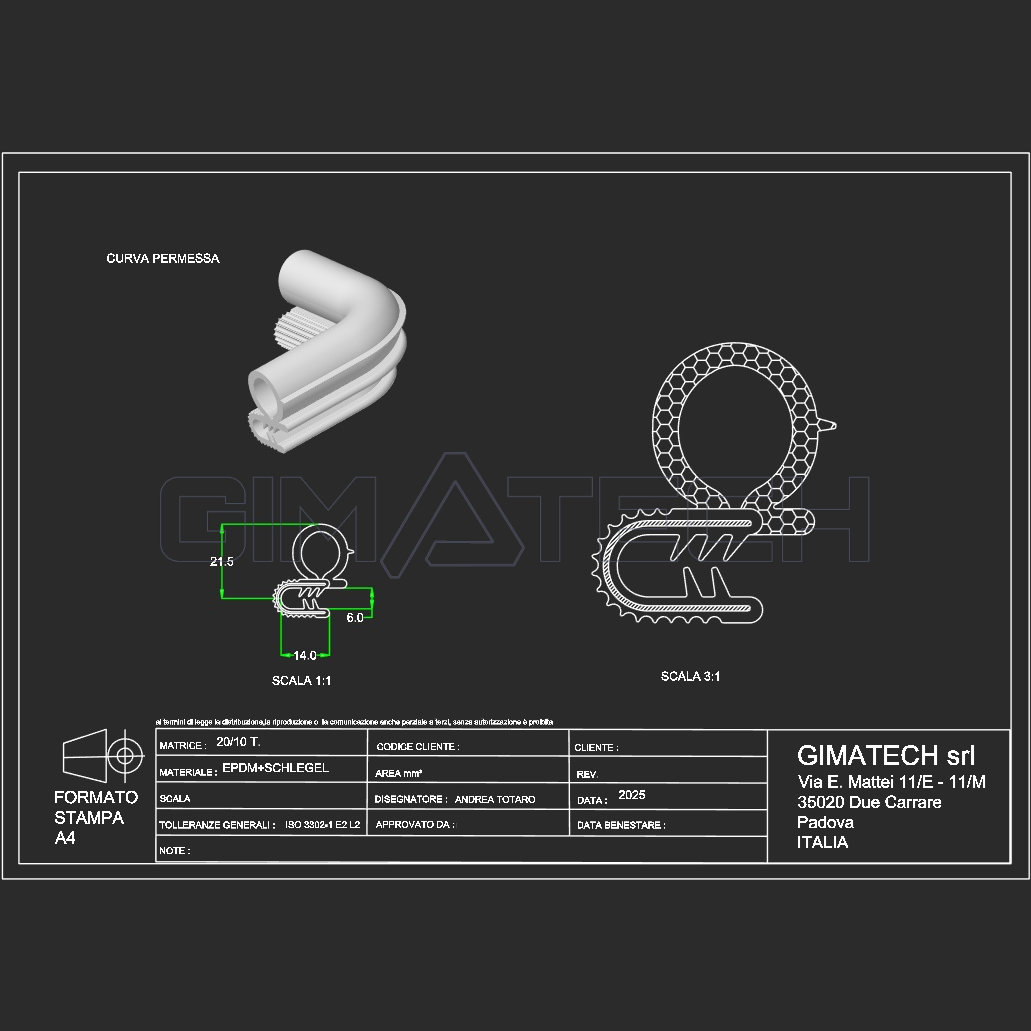

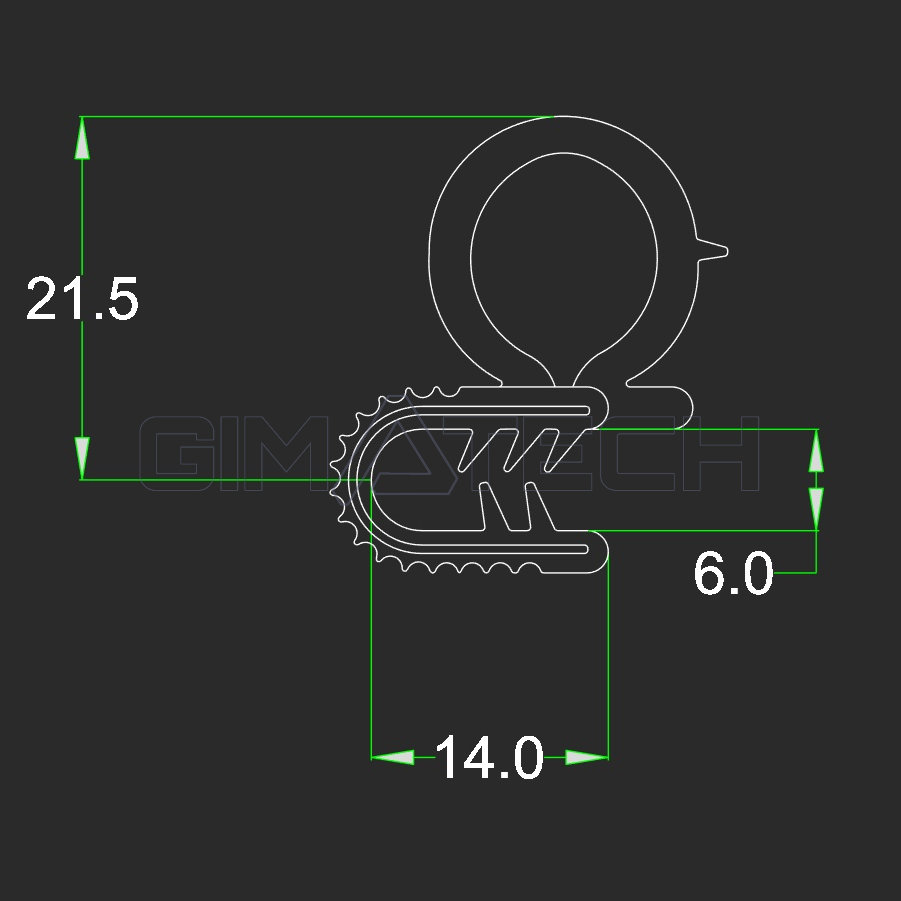

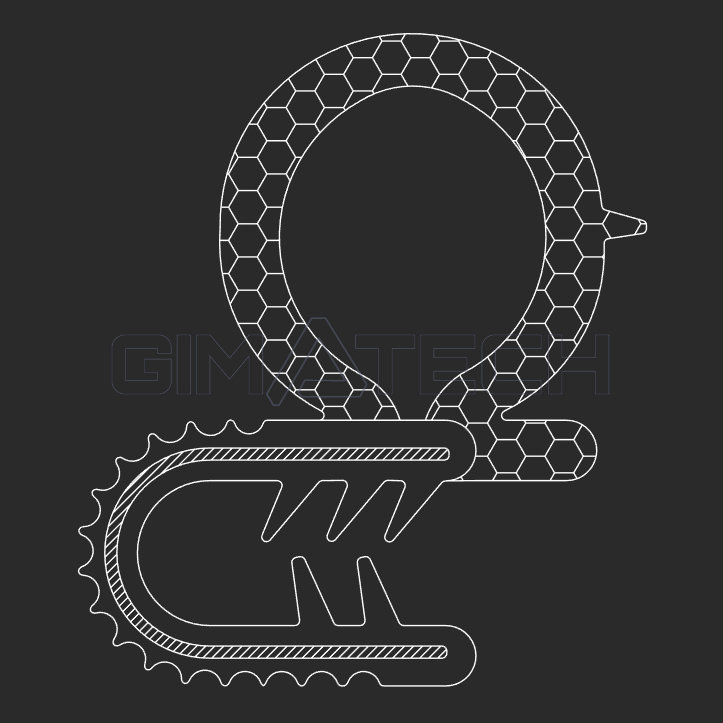

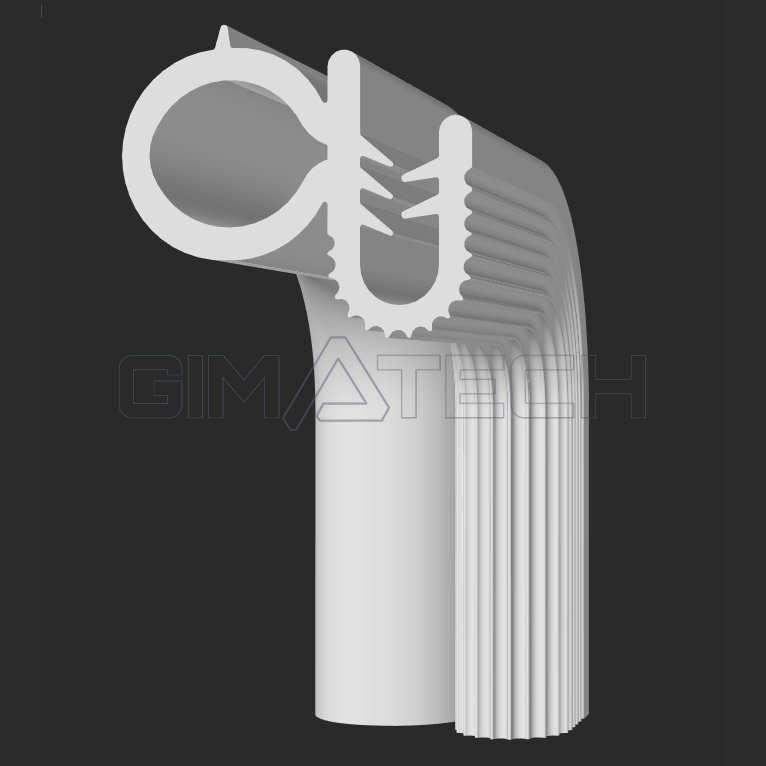

20/10 T.

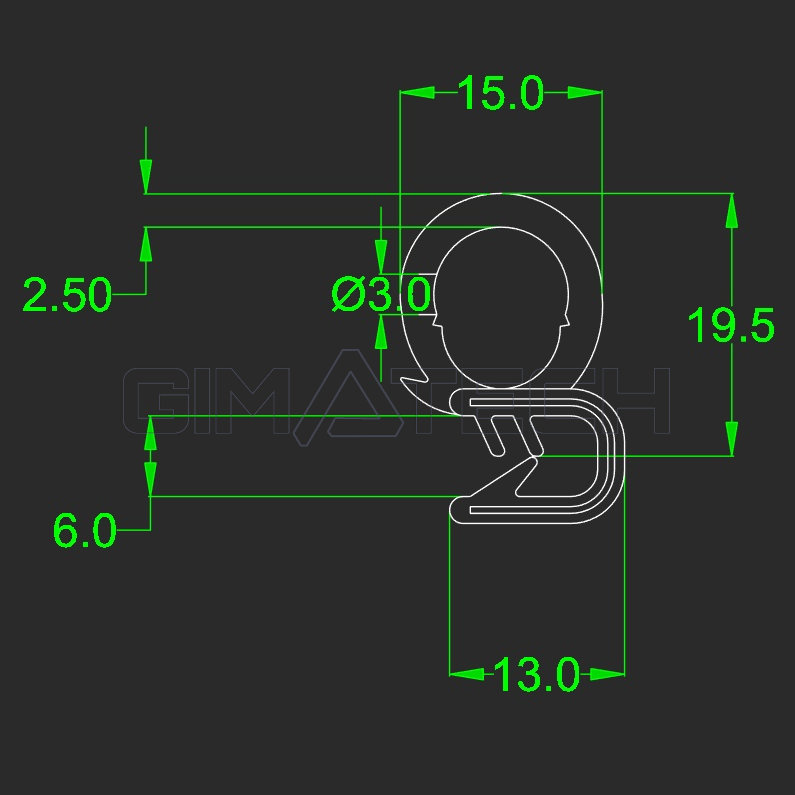

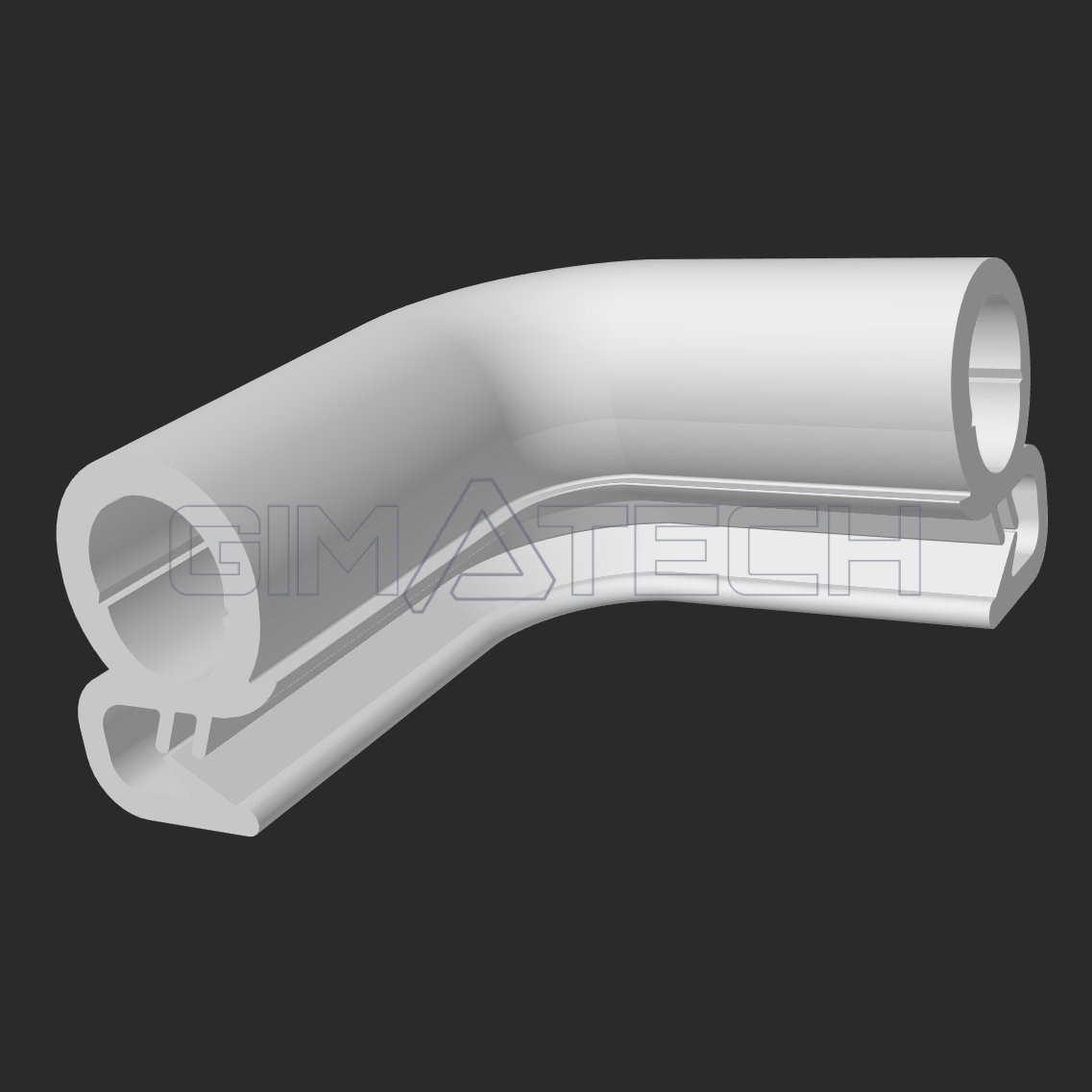

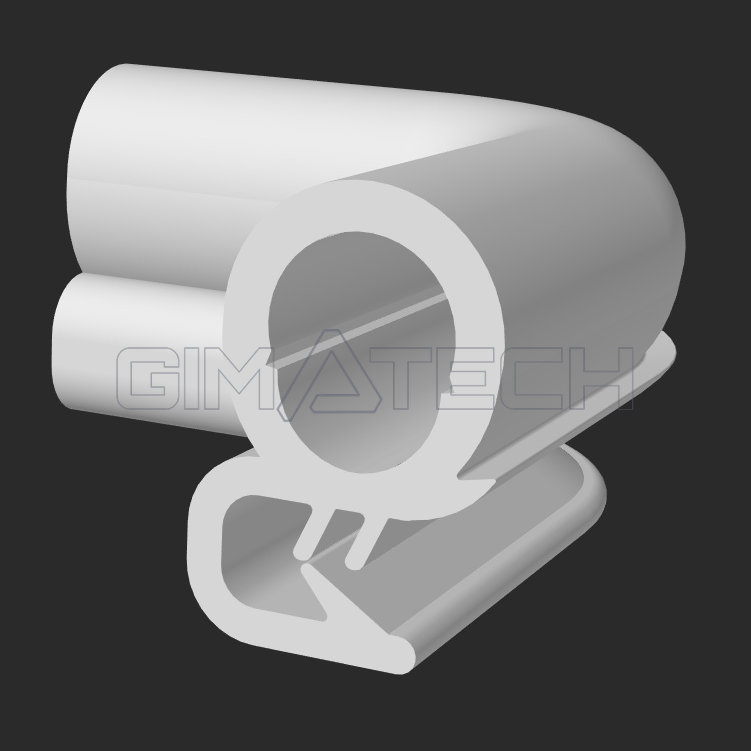

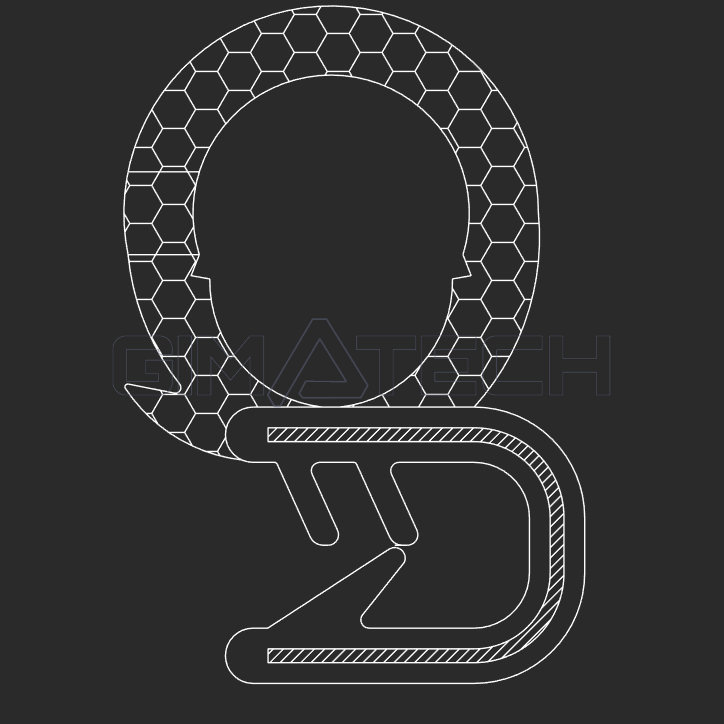

20/10 P

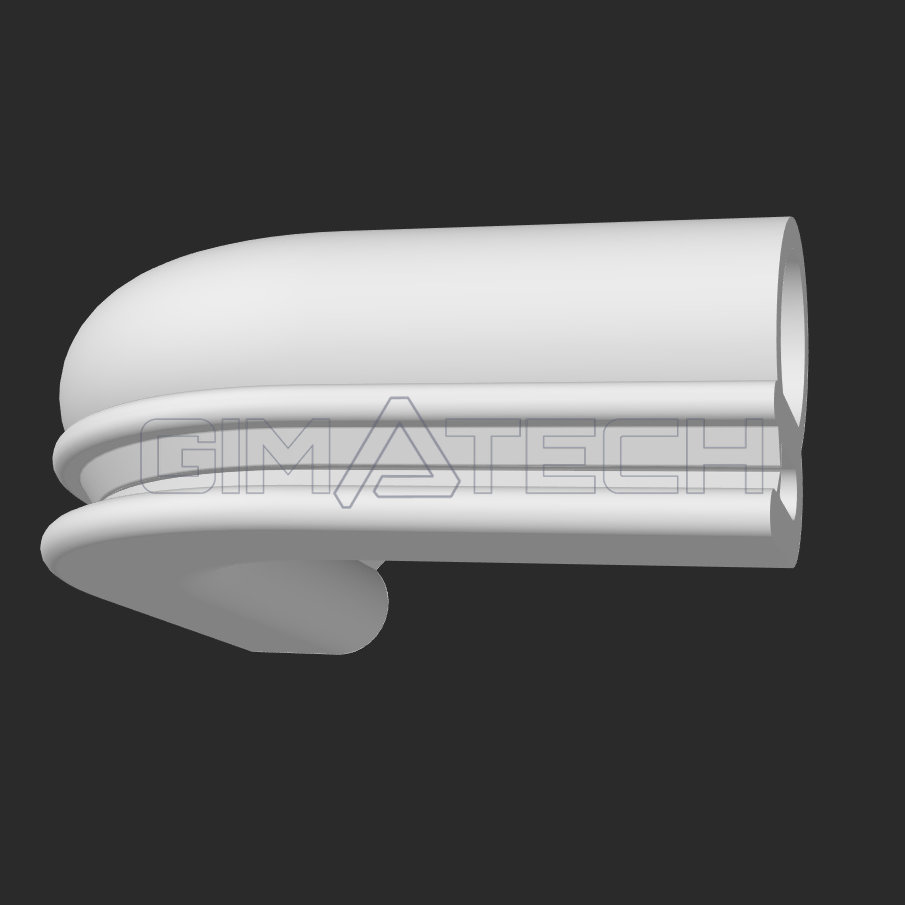

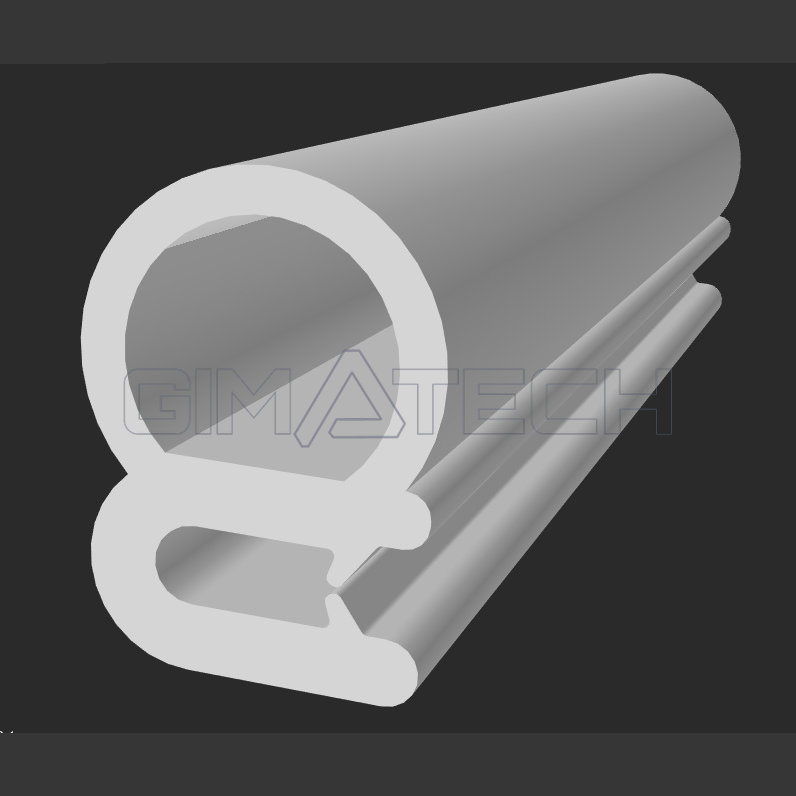

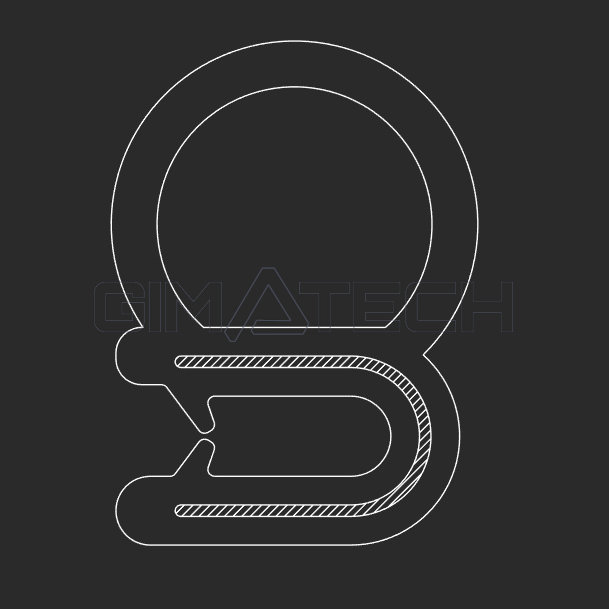

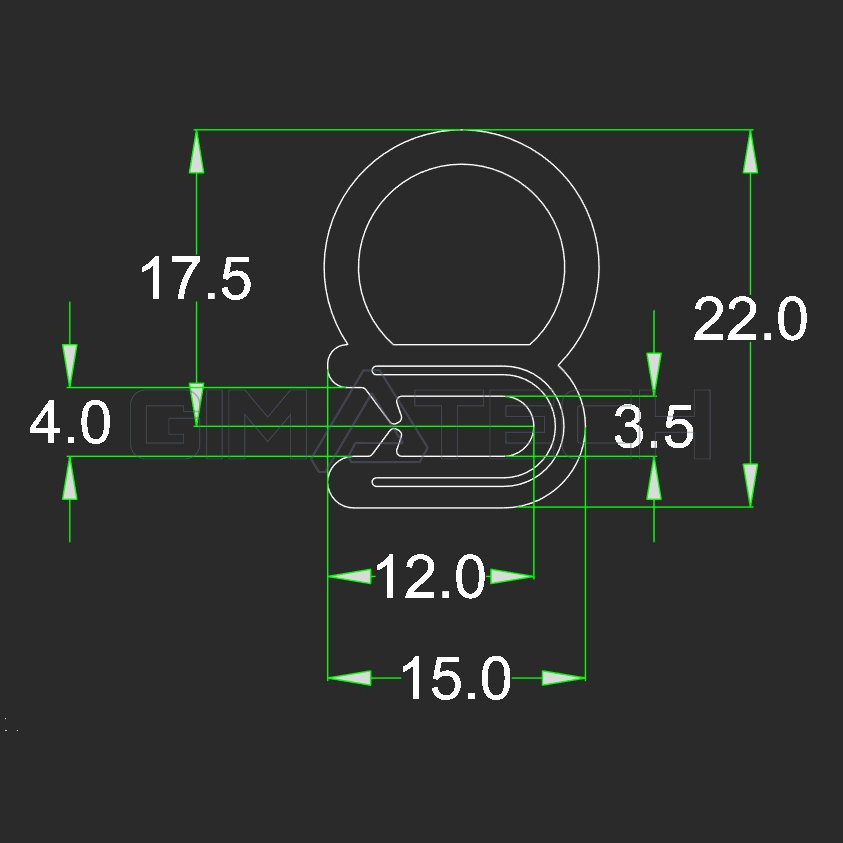

20/10 ECOL

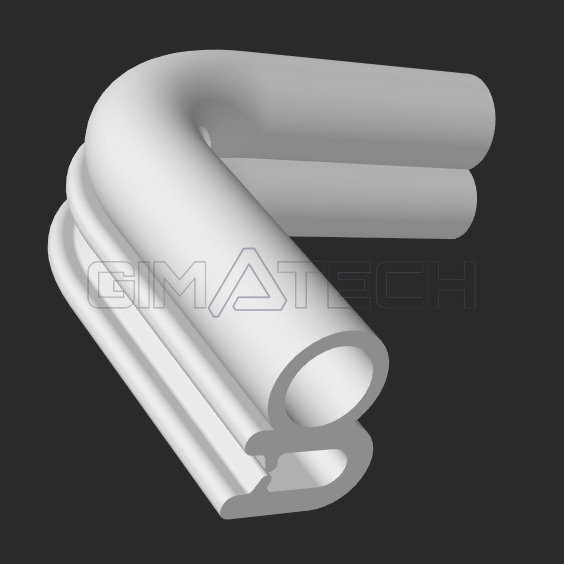

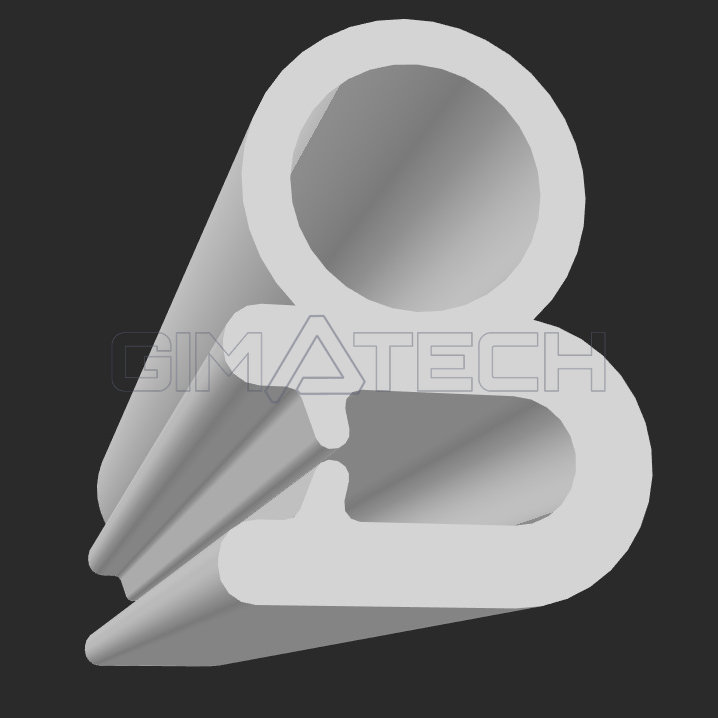

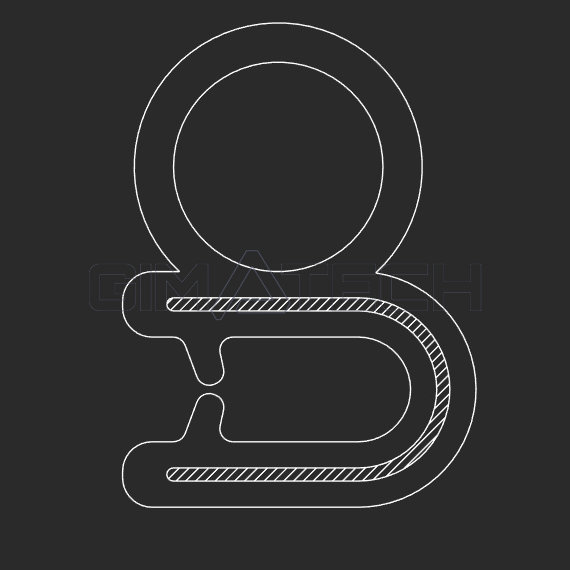

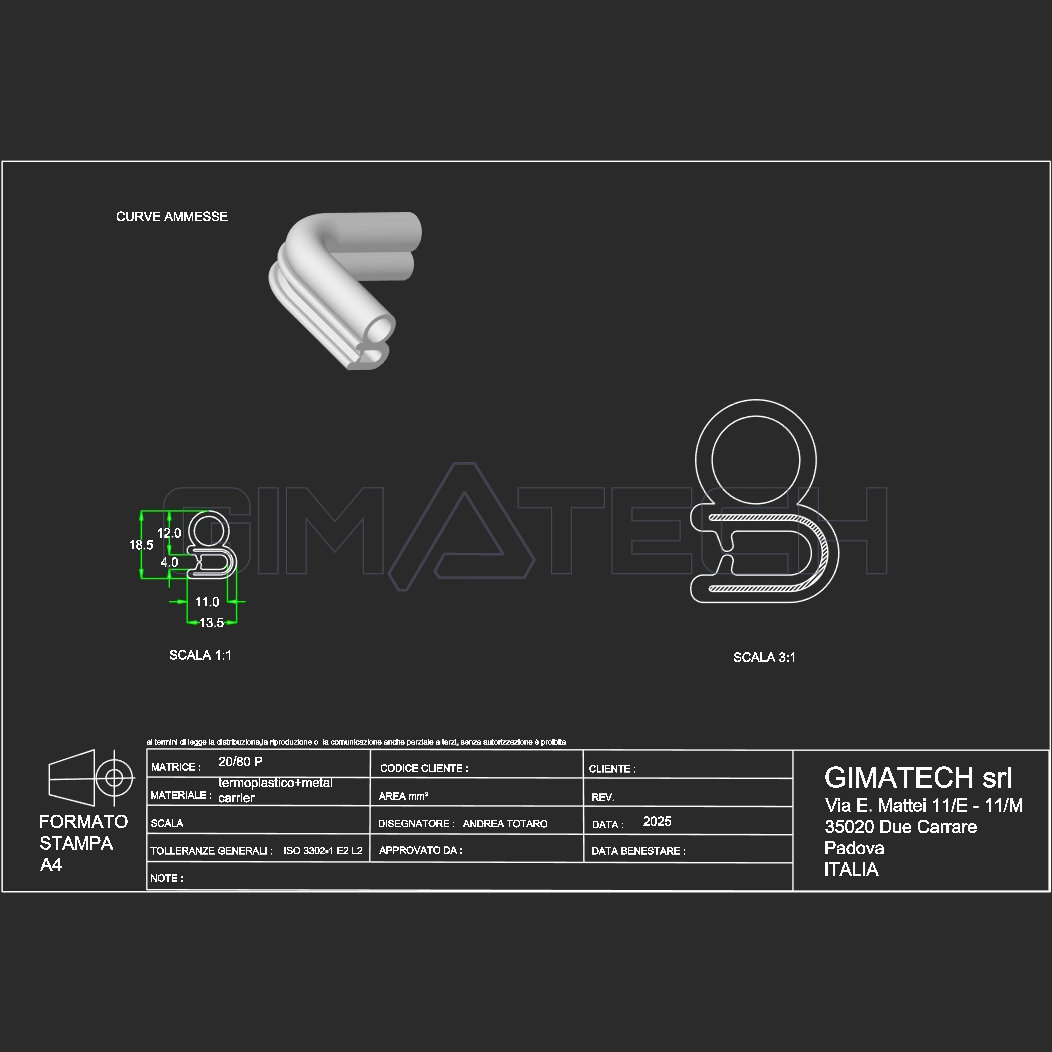

20/80 P

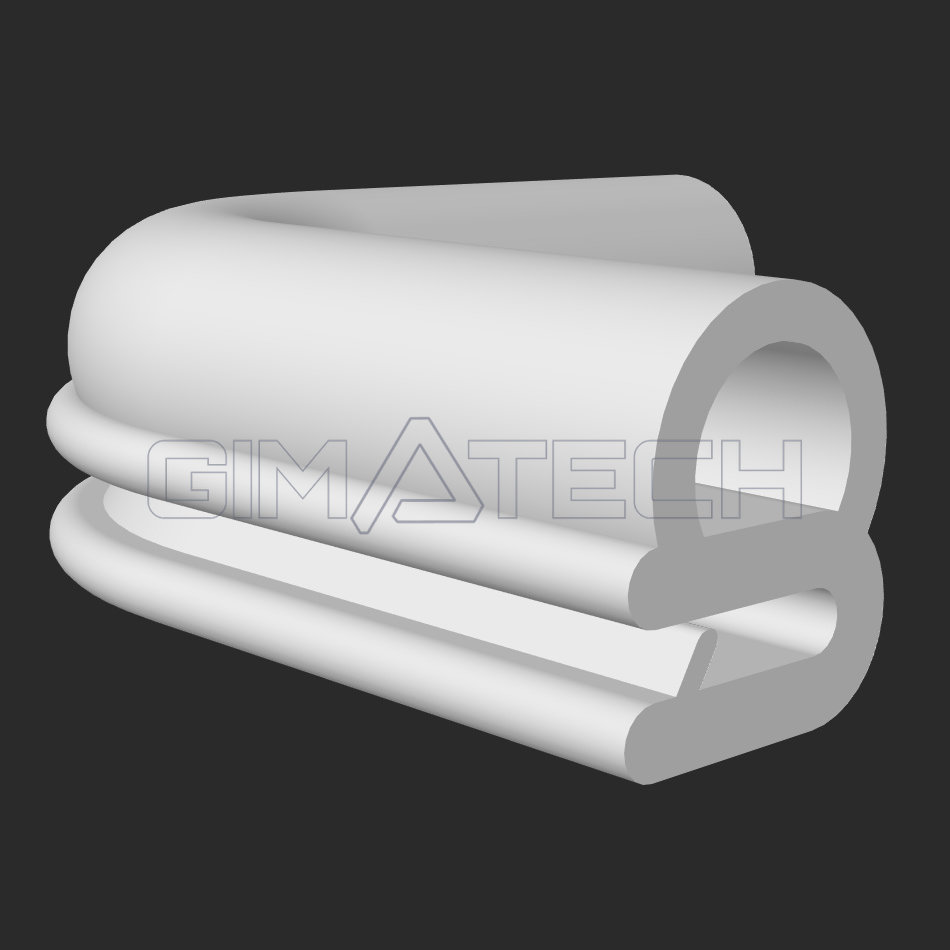

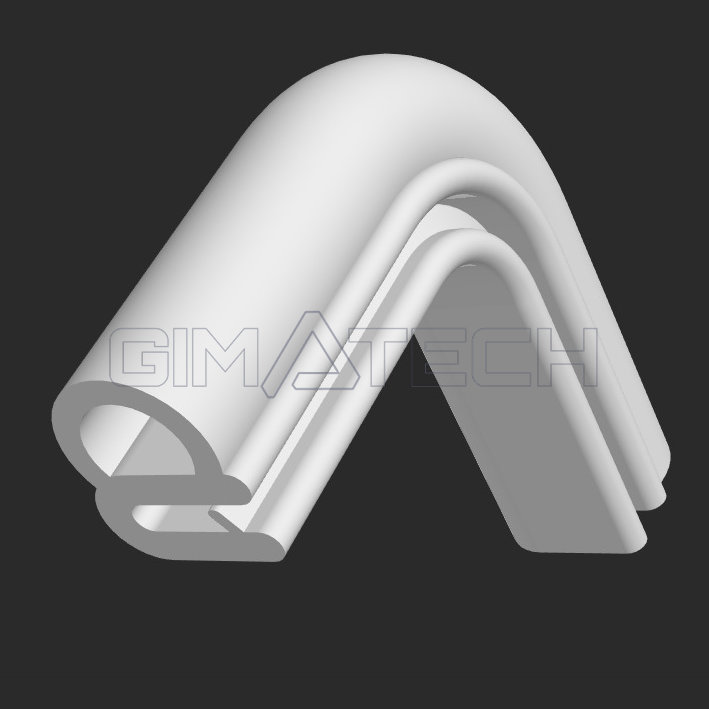

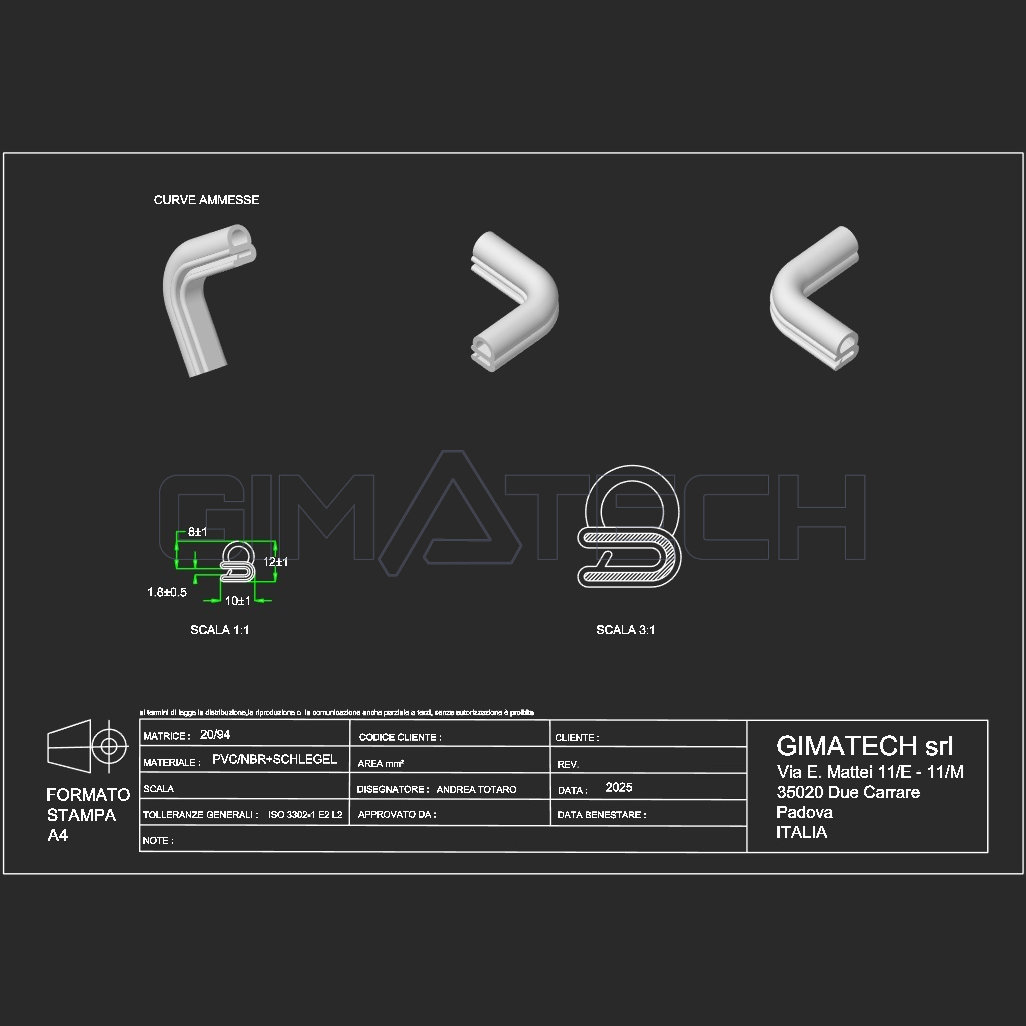

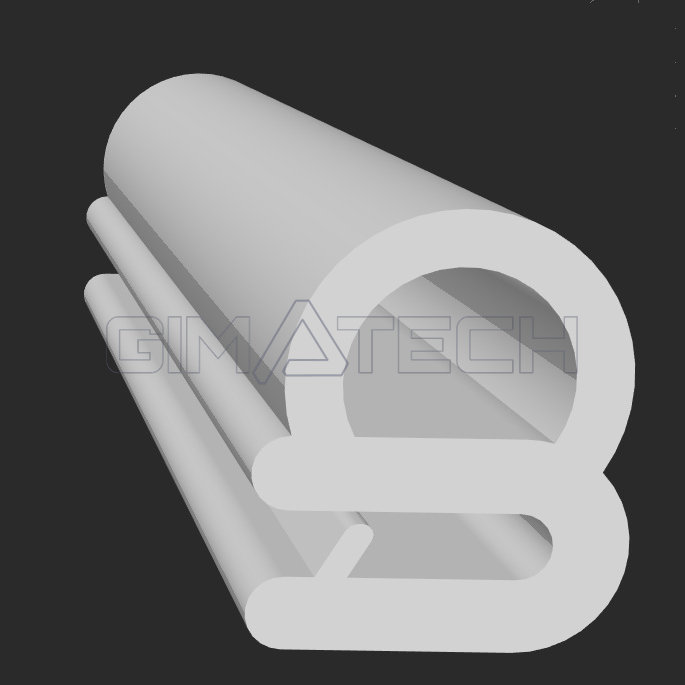

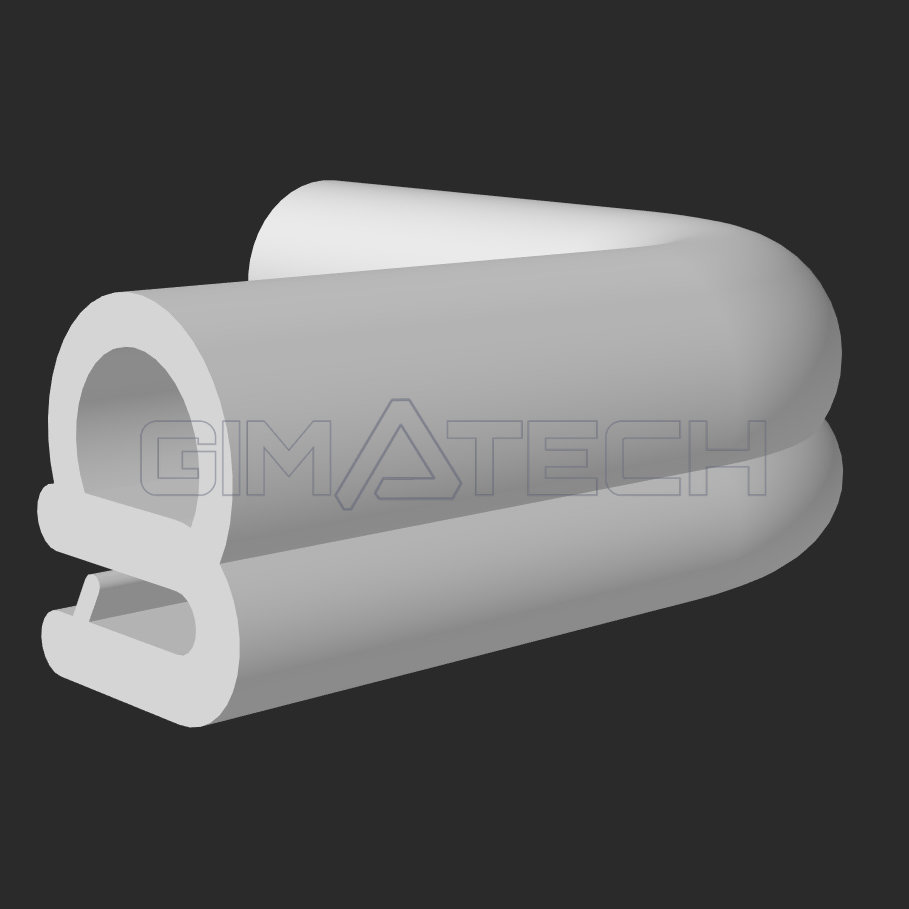

20/94

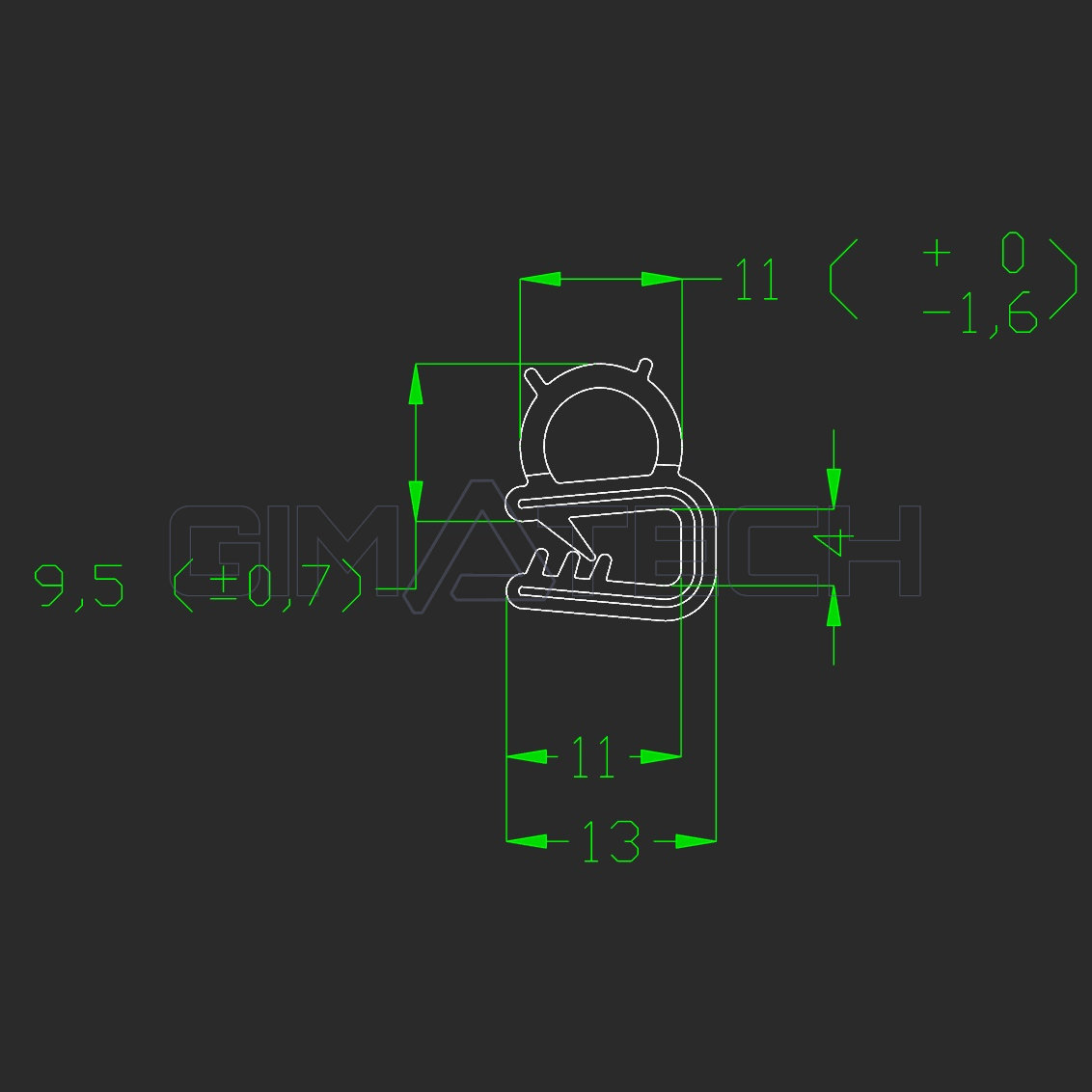

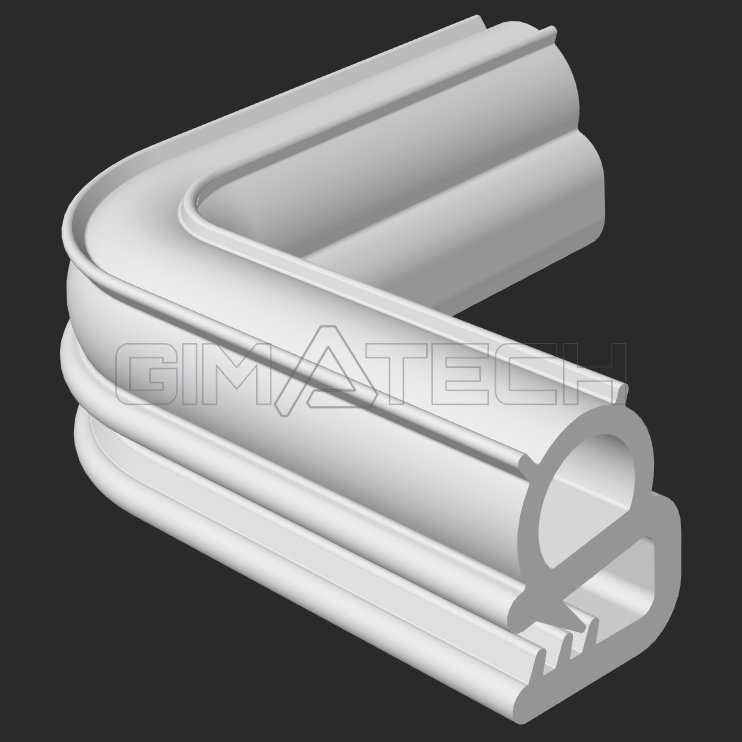

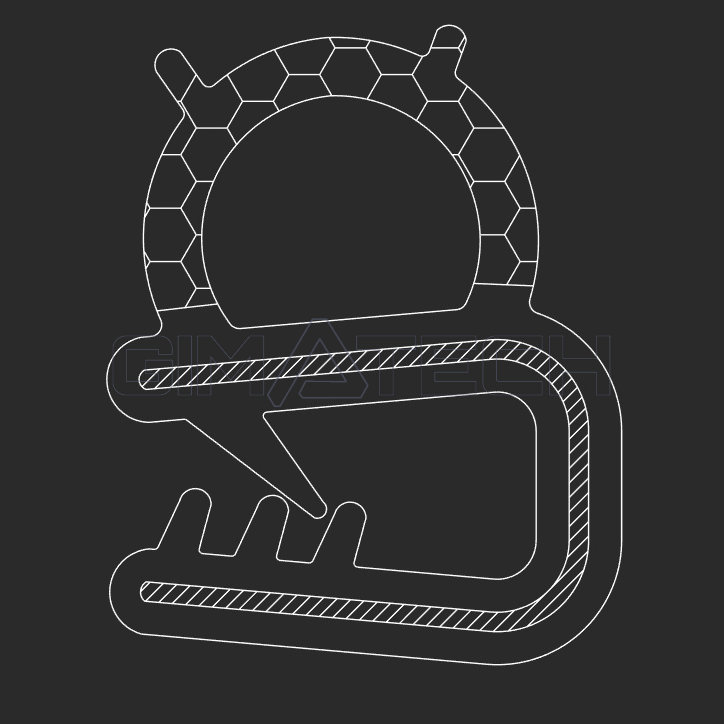

20/93 EPDM

Potrebbe interessarti anche…

Guarnizioni PSL ad aletta

Guarnizioni per oblò

Guarnizioni PSL e gomma piena ad U

Guarnizioni PSL bulbo verticale

Serve qualcosa di specifico?

Contattateci e troveremo o progetteremo insieme il profilo che state cercando.

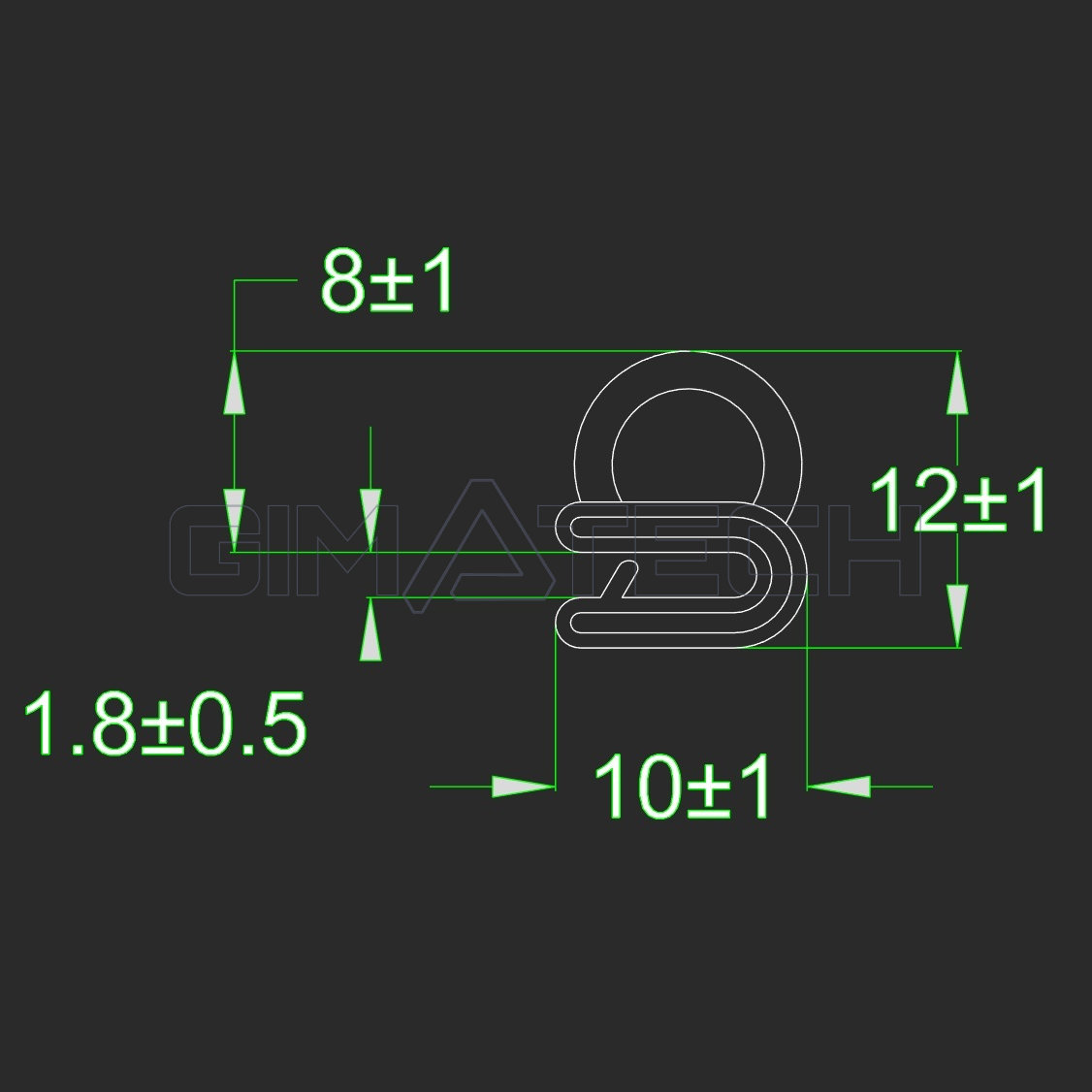

    Riferimenti dimensionali

    Lo schema dimensionale, rappresenta i seguenti parametri:

    • [A] quota espressa in millimetri riferita alla quota massima non in lavoro, tra superfice flangia e apice bulbo
    • [B] quota espressa in millimetri spessore flangia consigliata per applicazione guarnizione
    • [C] quota espressa in millimetri di ingombro parte ad “U”

    La quota [B], può essere espressa da due cifre, la prima nell’eventualità, sta ad indicare lo spessore minimo e la seconda, lo spessore massimo della lamiera che funge da flangia di aggrappaggio. Per un normale utilizzo della guarnizione, si consiglia di prevedere una “luce” tra montante e porta, che non sia inferiore al 50% della quota espressa con il parametro [A].

    Lo schema di curvatura, rappresenta i vari sensi di curvatura in fase di applicazione

    • [D] curva “destra o sinistra”
    • [E] curva “contorno porta”
    • [F] curva “vano porta”

    Le curve accettate, si intendono per montaggi su lamiere con angoli a 90° a spigolo “vivo”.
