Guarnizioni PSL bulbo verticale

Le guarnizioni PSL bulbo verticale di Gimatech sono progettate per garantire una tenuta efficace tra vetro e lamiera, senza l’uso di collanti. Composte da una parte ad “U” rinforzata con anima metallica, queste guarnizioni offrono un posizionamento sicuro su flangie o supporti metallici.

Disponibili in diverse varianti, come 60/4, 90/36, 90/34 EPDM, 90/34, 90/35 e 20/99, queste guarnizioni si adattano a diverse esigenze dimensionali e di materiale, offrendo soluzioni versatili per applicazioni industriali.

Tutti i prodotti forniti da Gimatech sono conformi al regolamento REACH e alle direttive RoHS, assicurando l’assenza di sostanze pericolose e rispettando gli standard ambientali e di sicurezza richiesti nel settore industriale europeo.

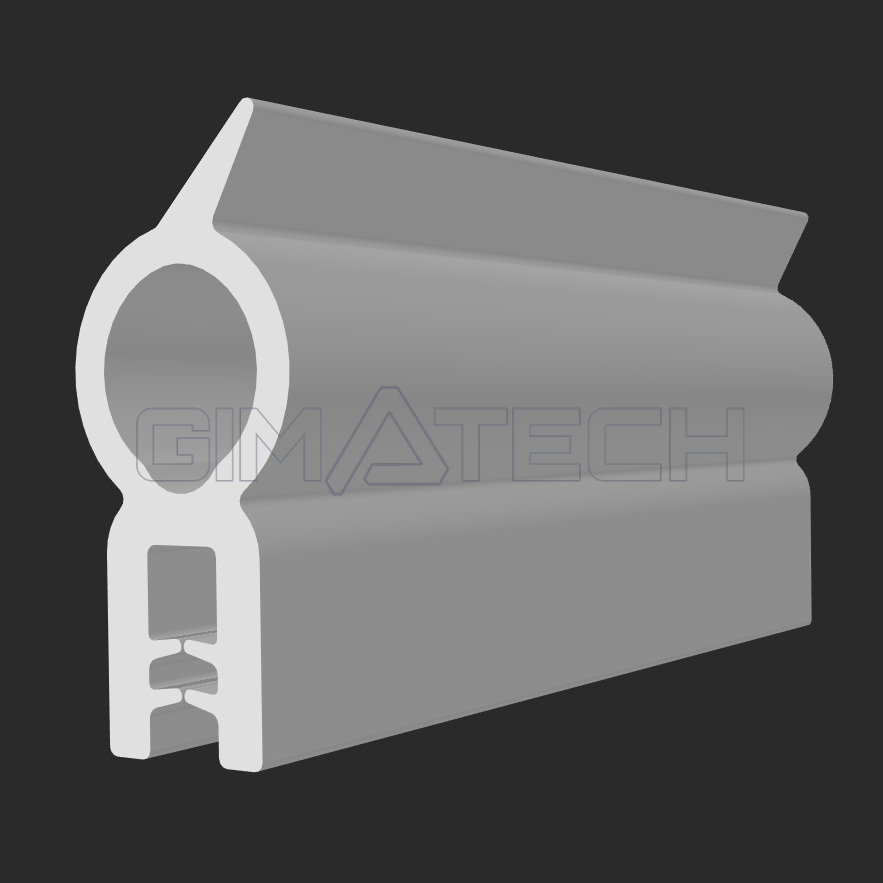

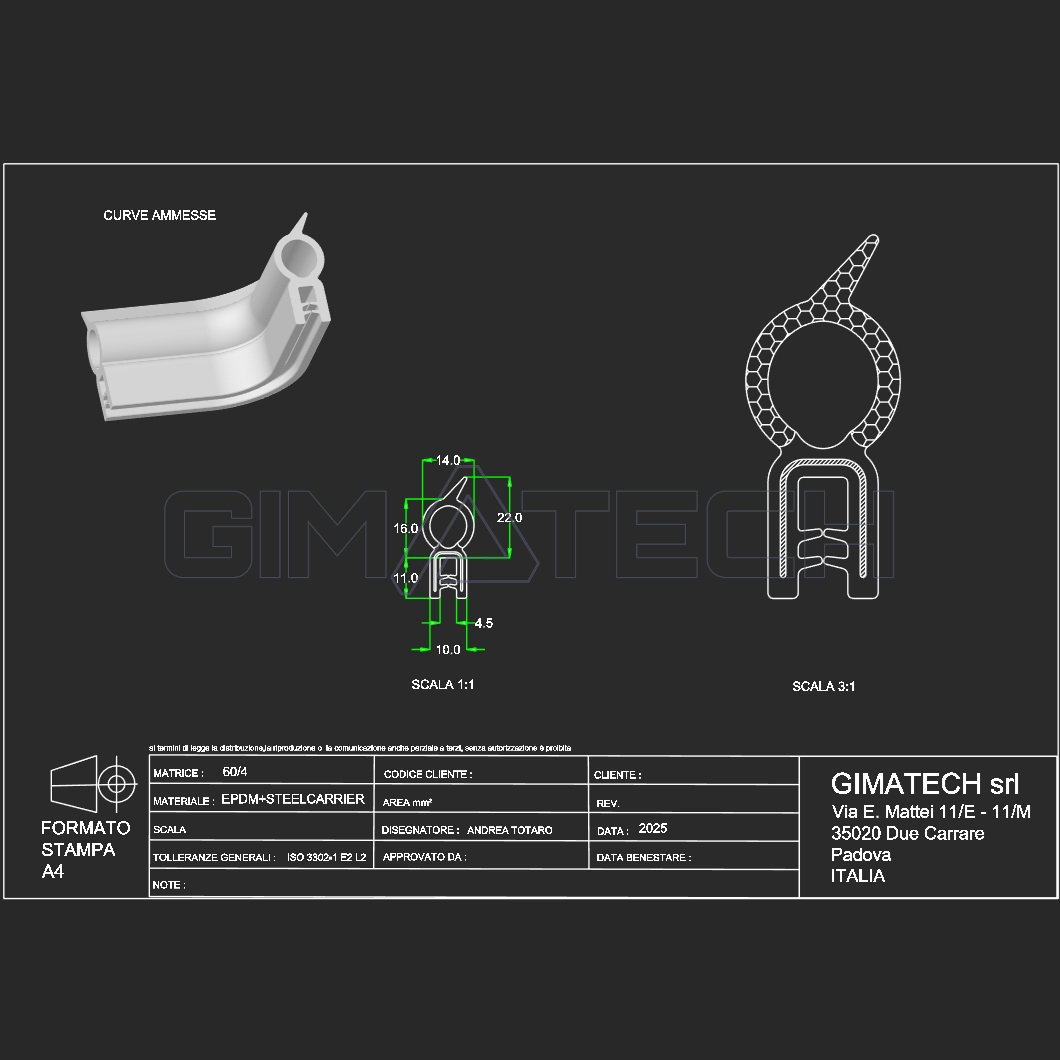

60/4

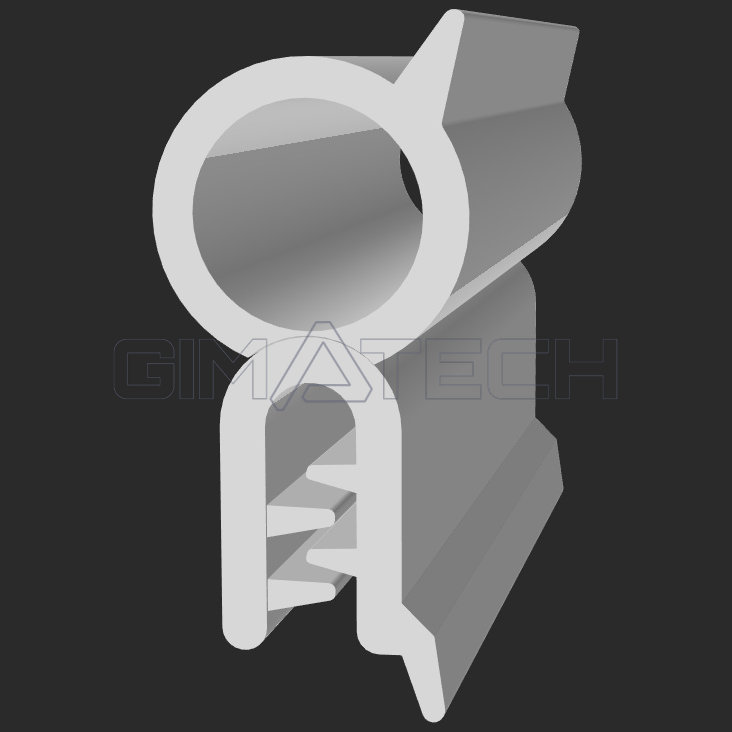

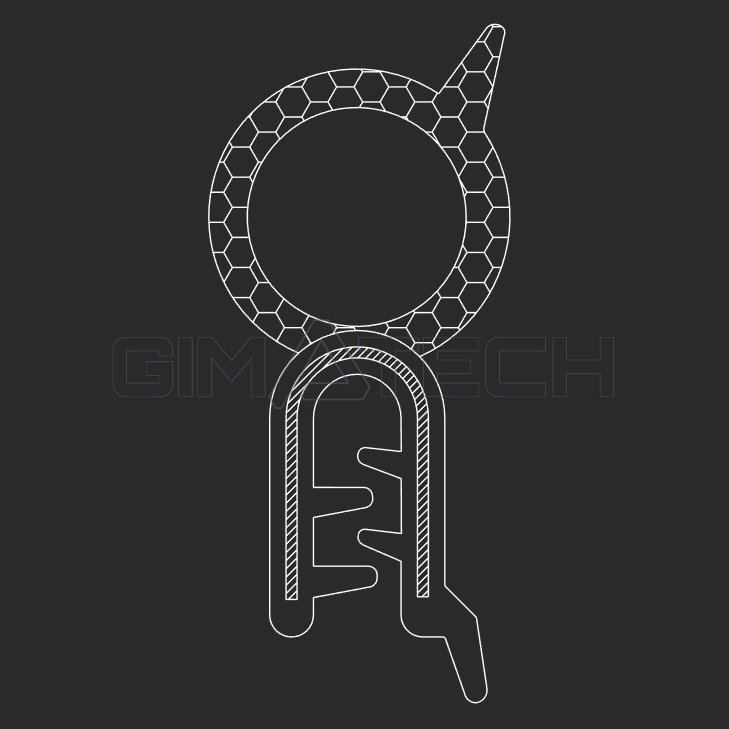

90/34 EPDM

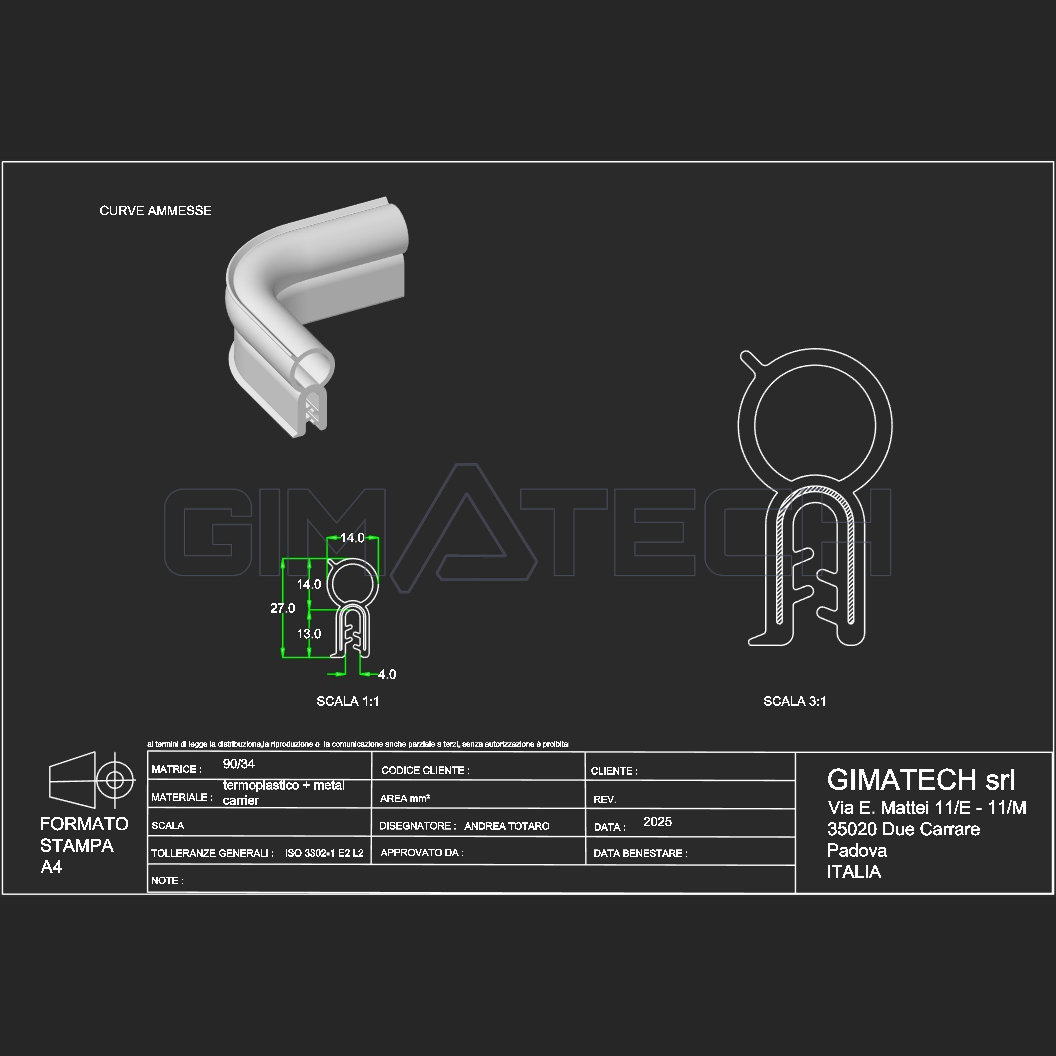

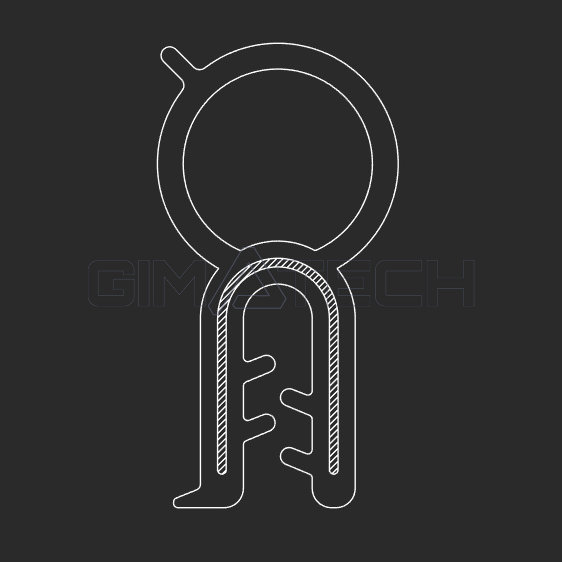

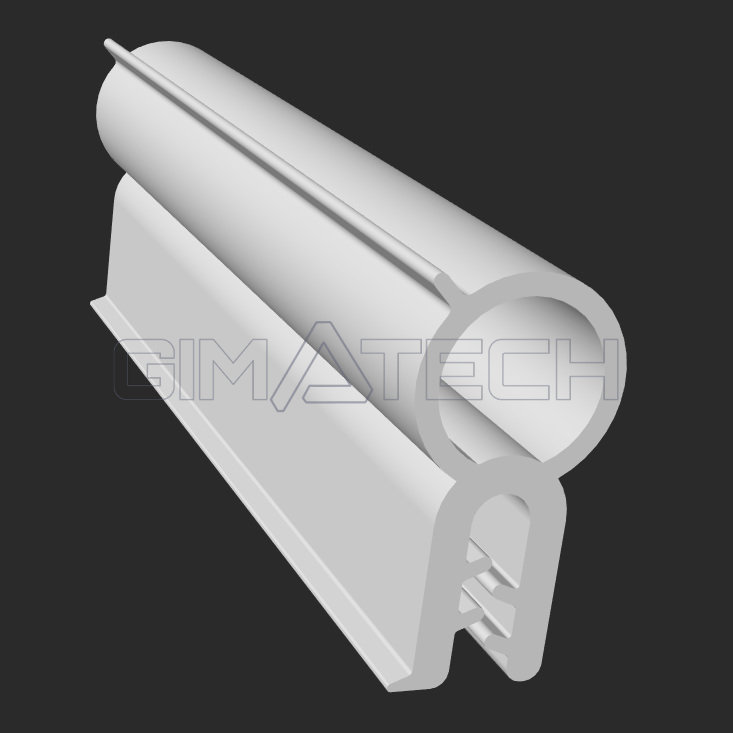

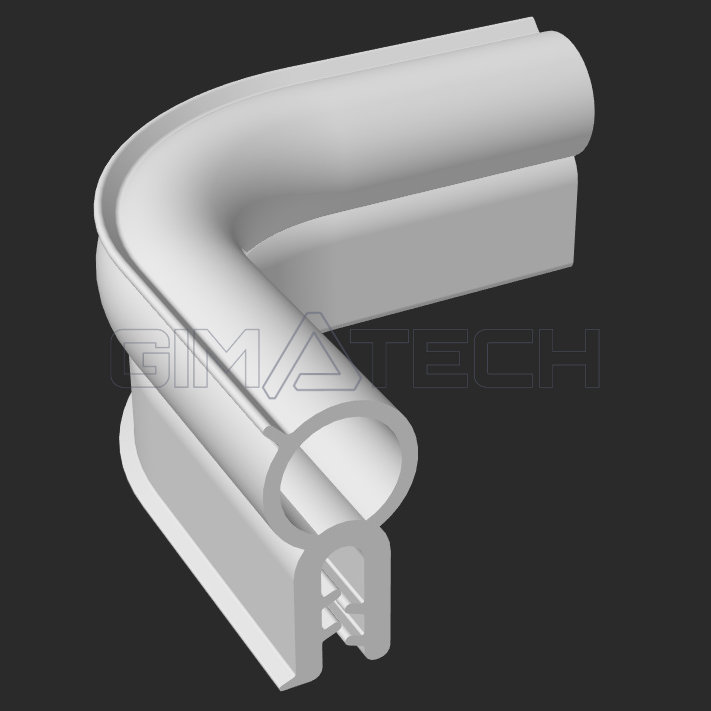

90/34

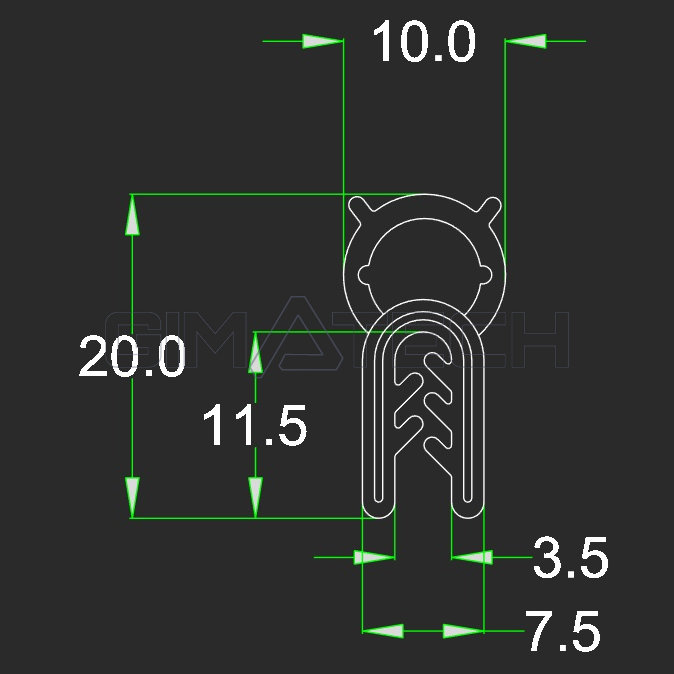

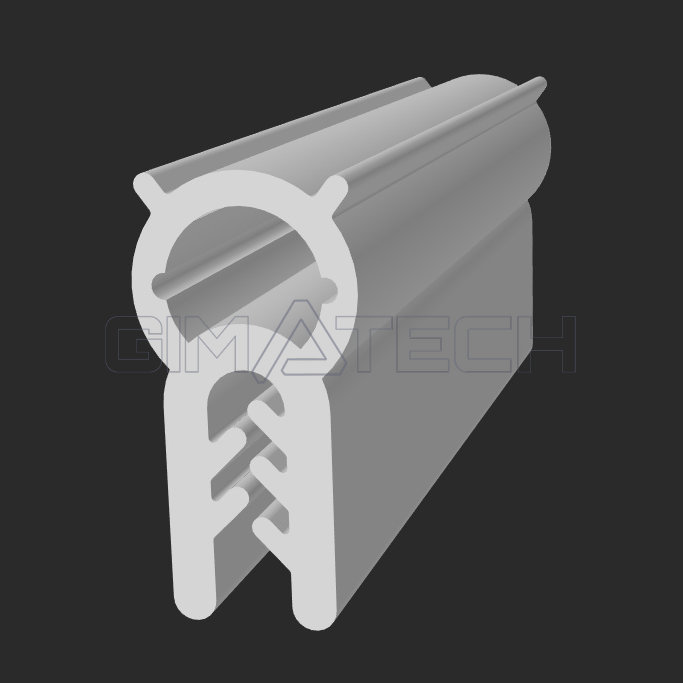

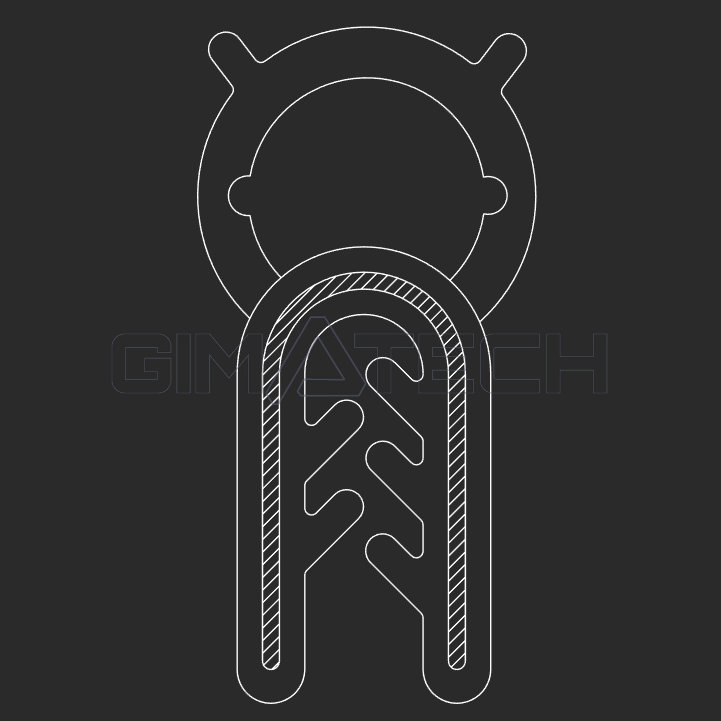

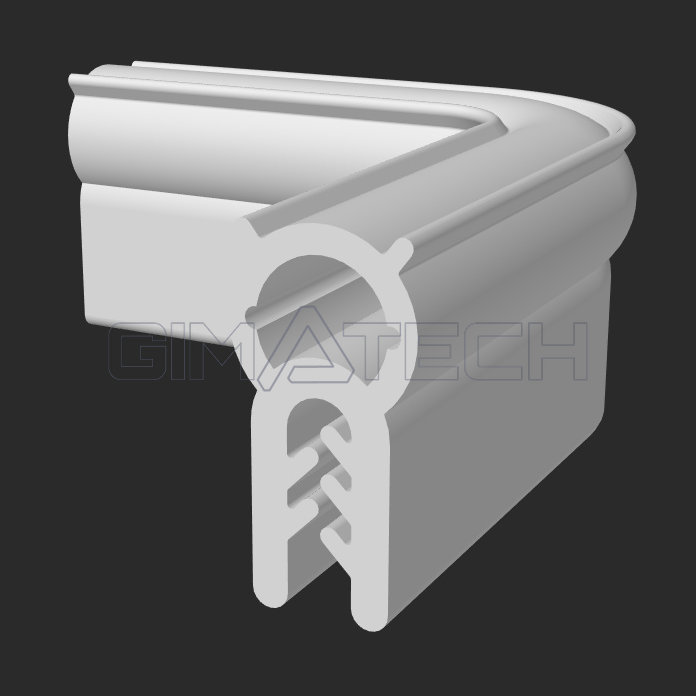

90/35

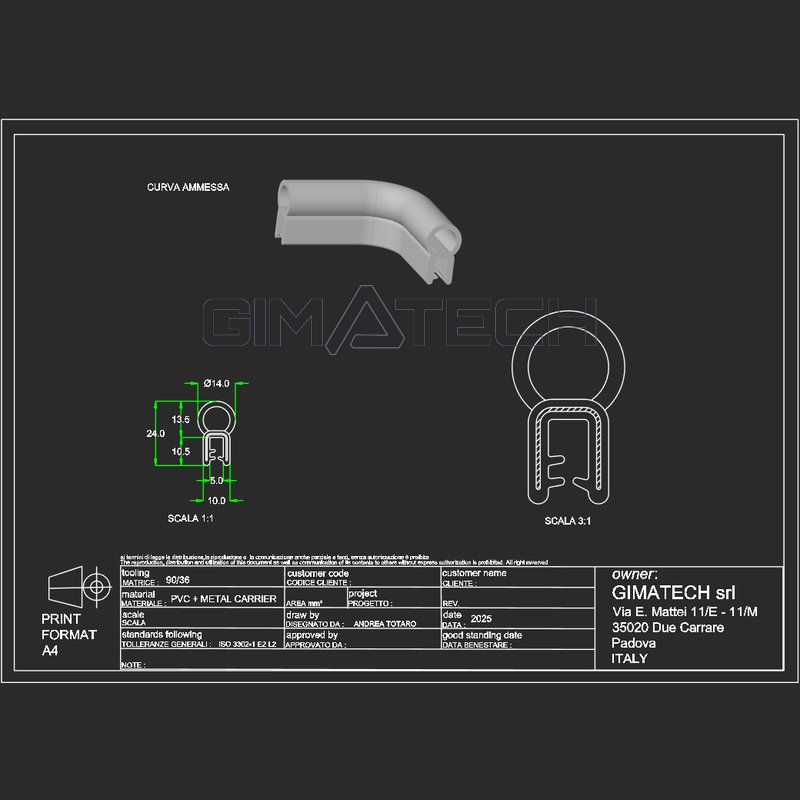

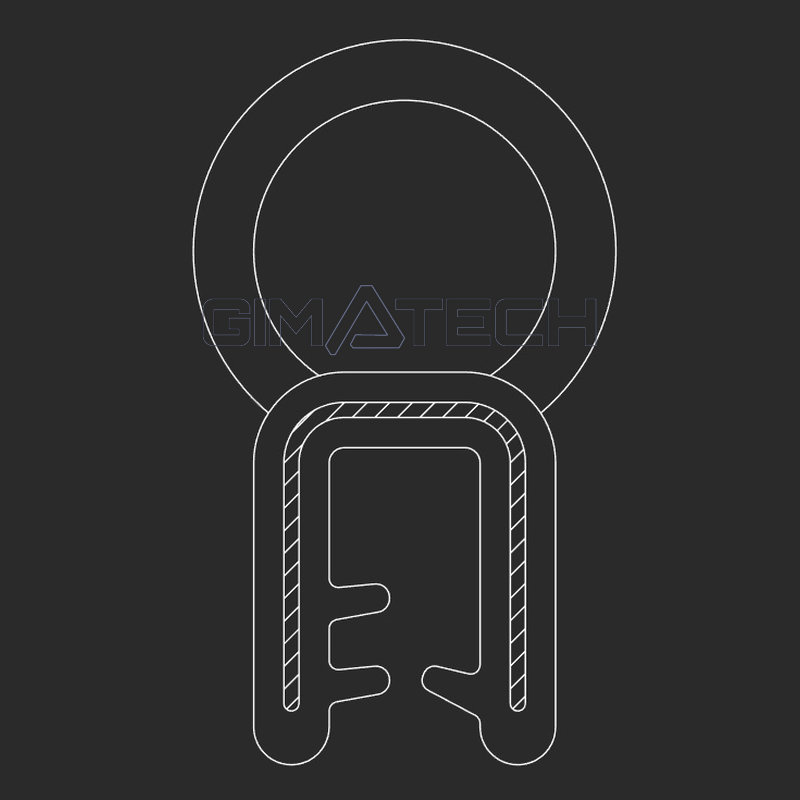

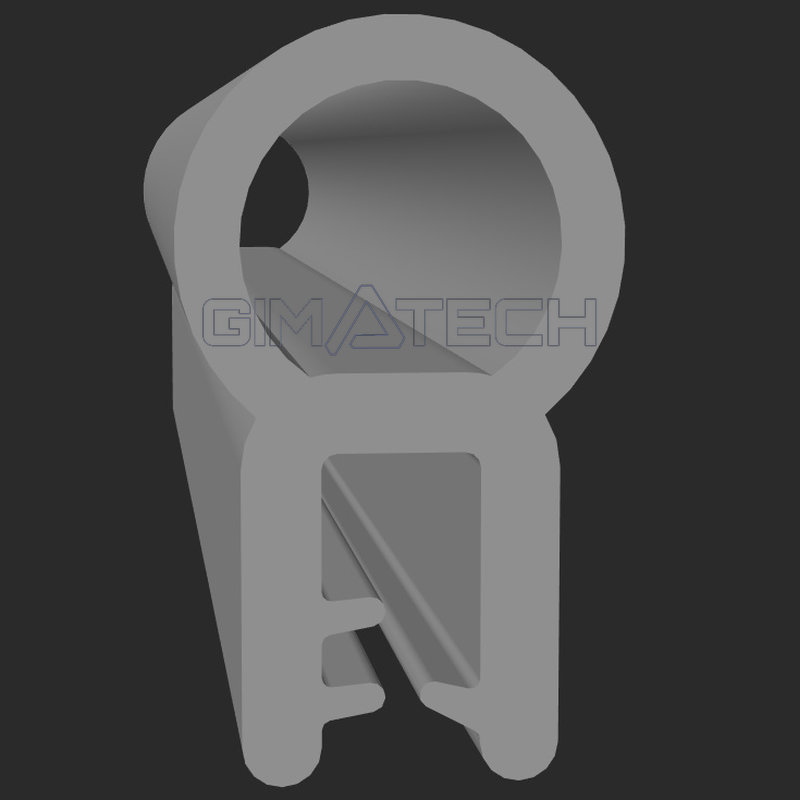

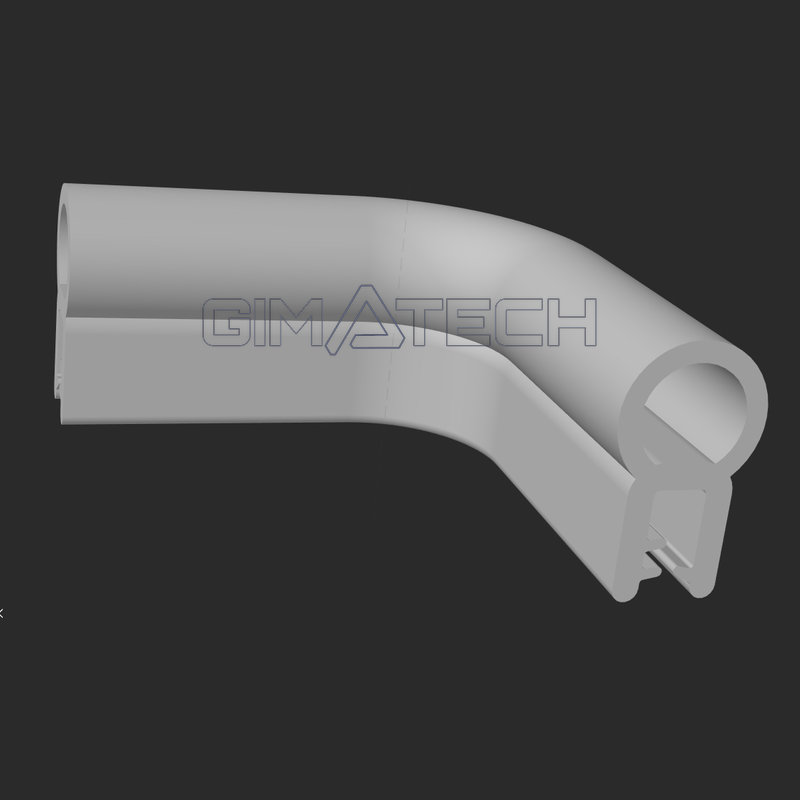

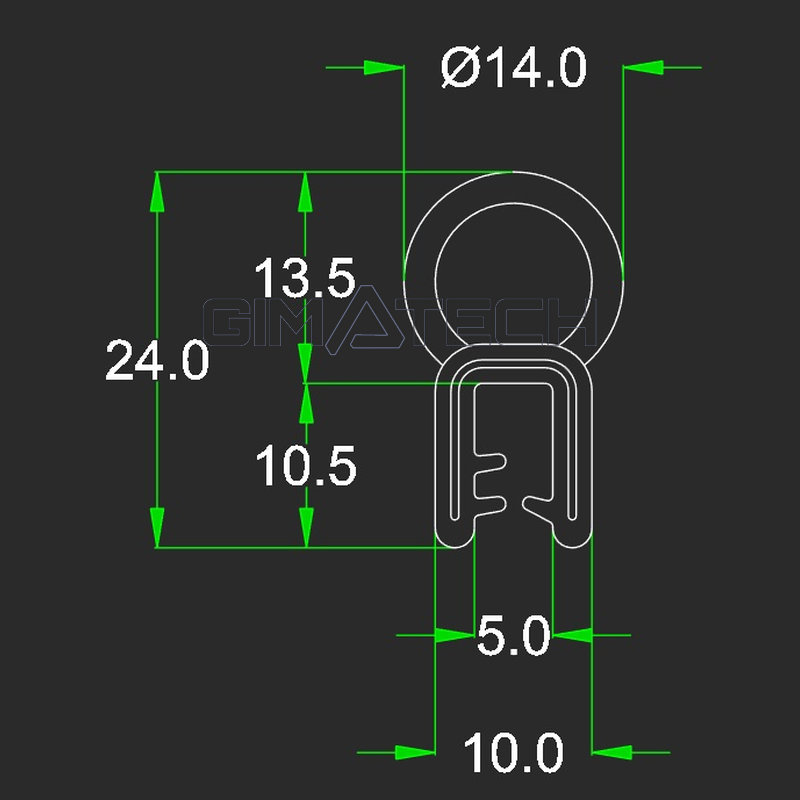

90/36

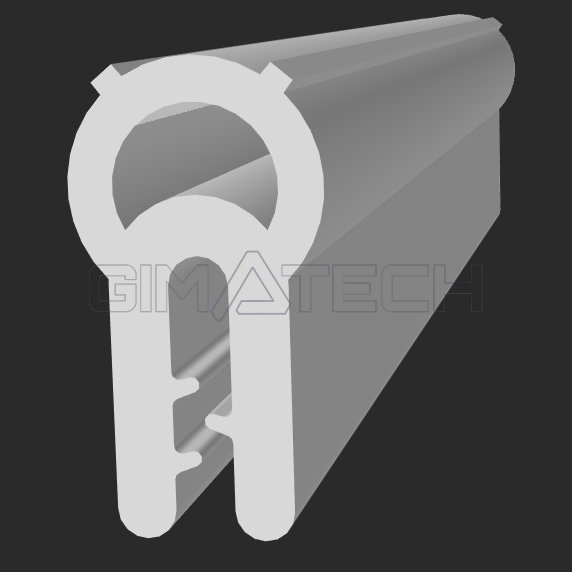

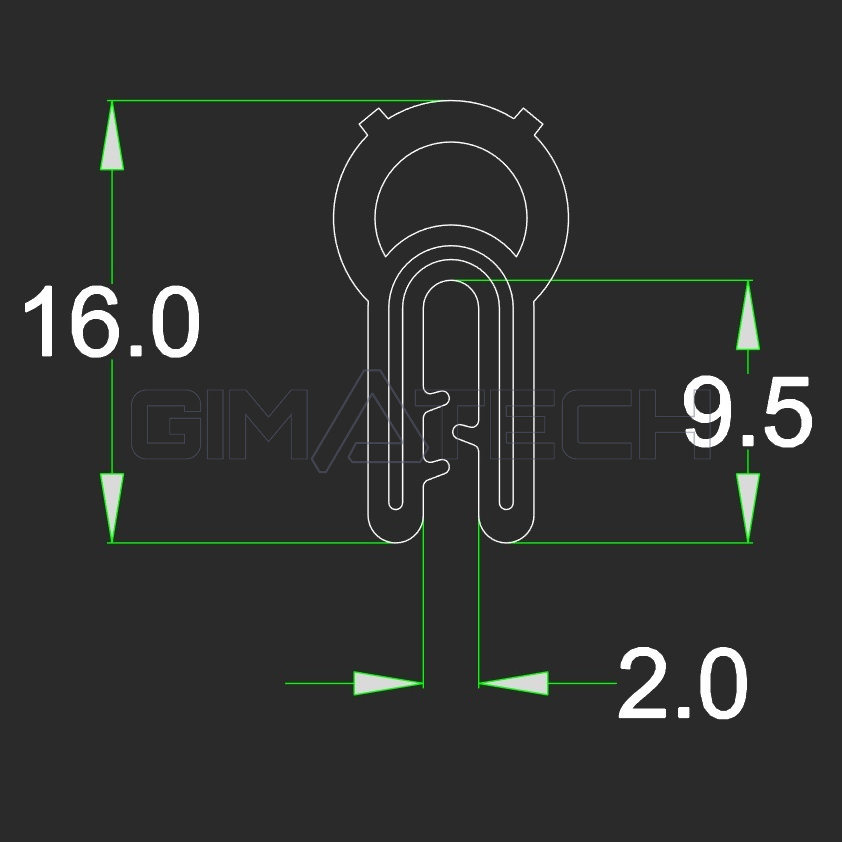

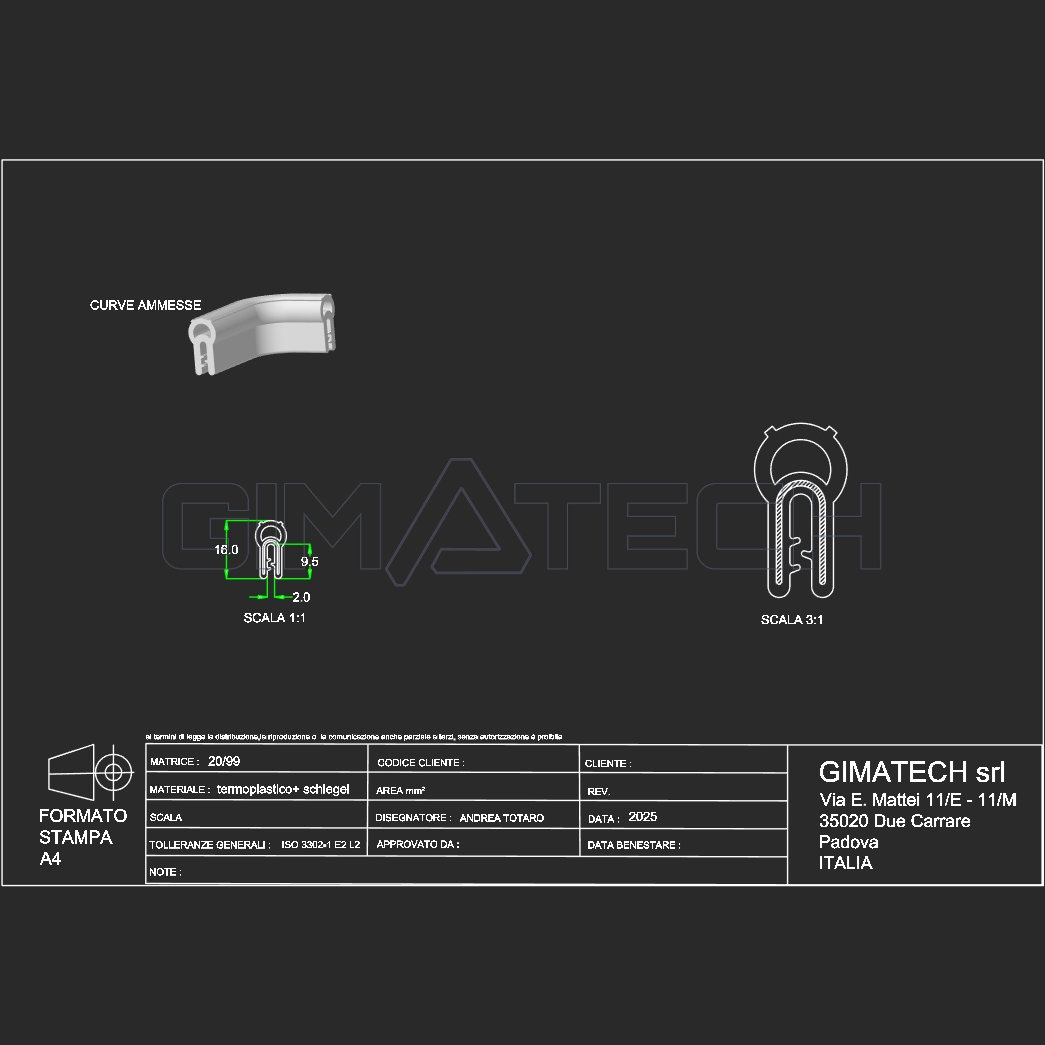

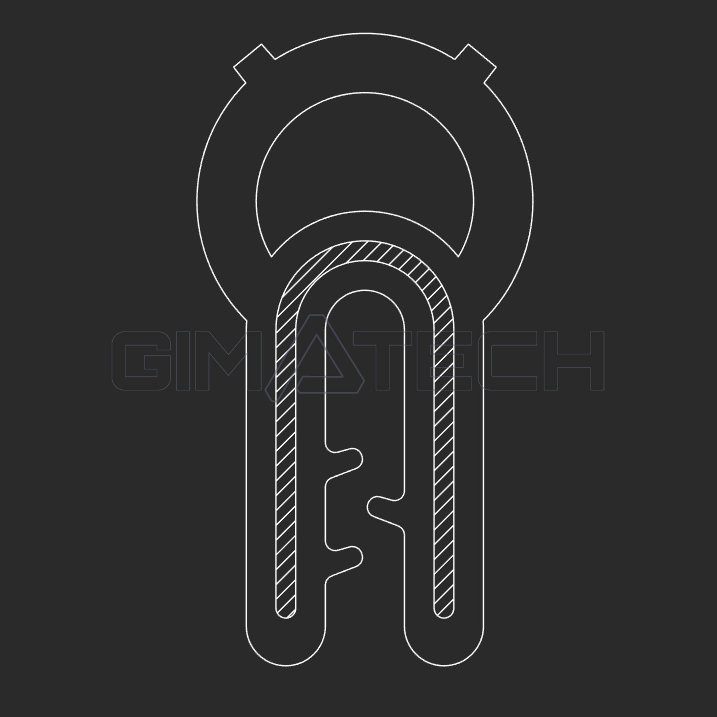

20/99

Potrebbe interessarti anche…

Guarnizioni PSL bulbo orizzontale

Guarnizioni PSL e gomma piena ad U

Guarnizioni per oblò

Guarnizioni PSL ad aletta

Serve qualcosa di specifico?

Contattateci e troveremo o progetteremo insieme il profilo che state cercando.

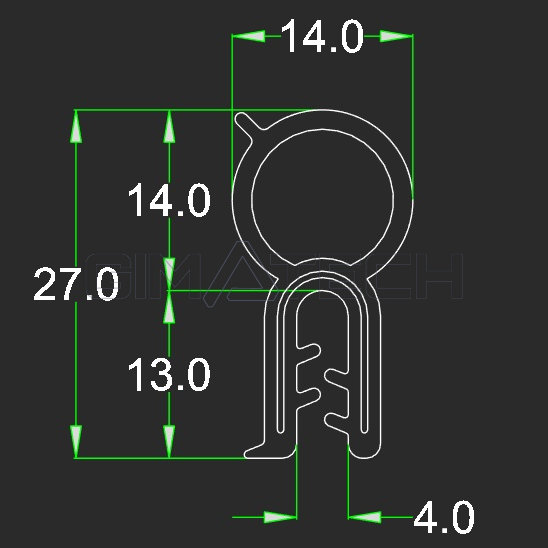

    Riferimenti dimensionali

    Lo schema dimensionale, rappresenta i seguenti parametri:

    • [A] quota espressa in millimetri riferita alla quota massima non in lavoro, tra superfice flangia e apice bulbo
    • [B] quota espressa in millimetri spessore flangia consigliata per applicazione guarnizione
    • [C] quota espressa in millimetri di ingombro parte ad “U”

    La quota [B], può essere espressa da due cifre, la prima nell’eventualità, sta ad indicare lo spessore minimo e la seconda, lo spessore massimo della lamiera che funge da flangia di aggrappaggio. Per un normale utilizzo della guarnizione, si consiglia di prevedere una “luce” tra montante e porta, che non sia inferiore al 50% della quota espressa con il parametro [A].

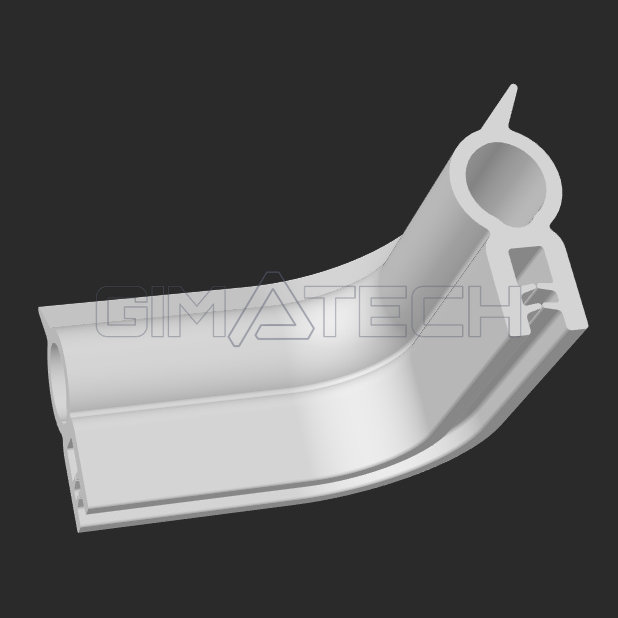

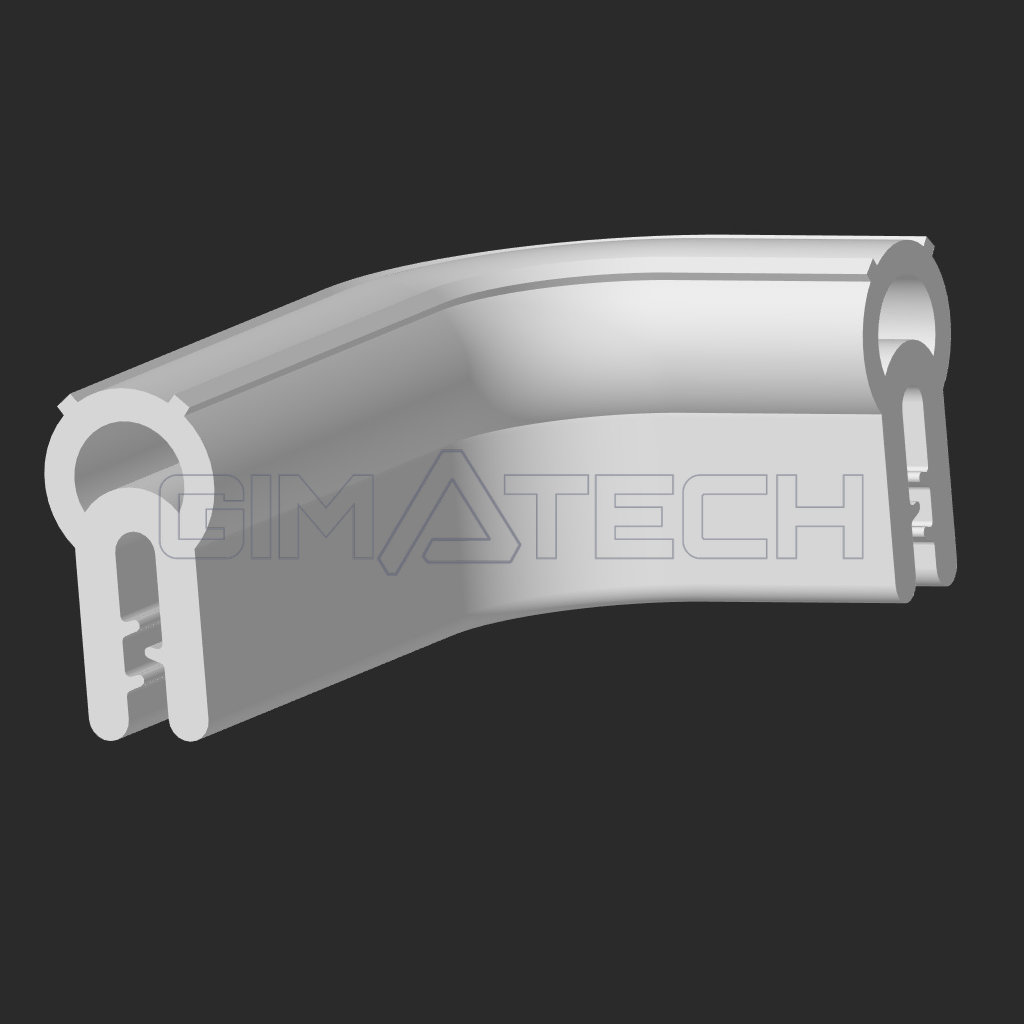

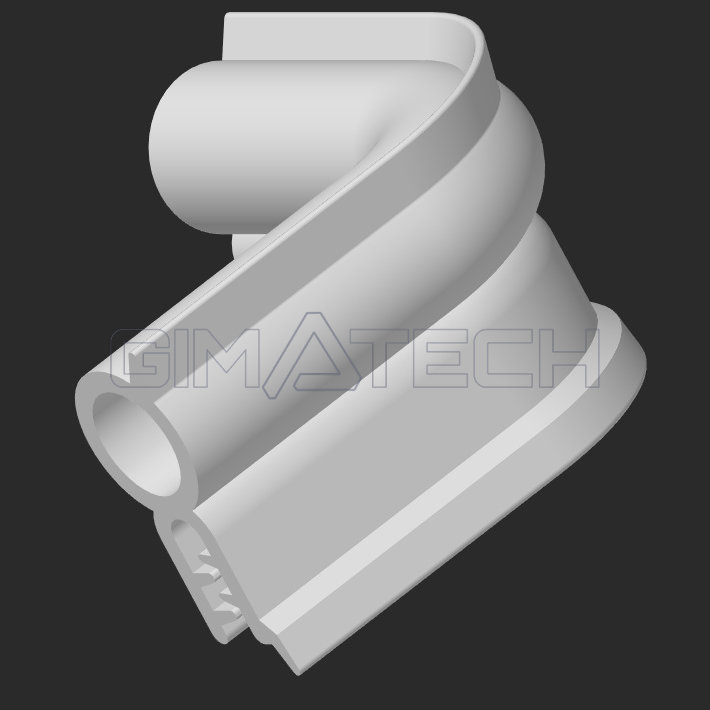

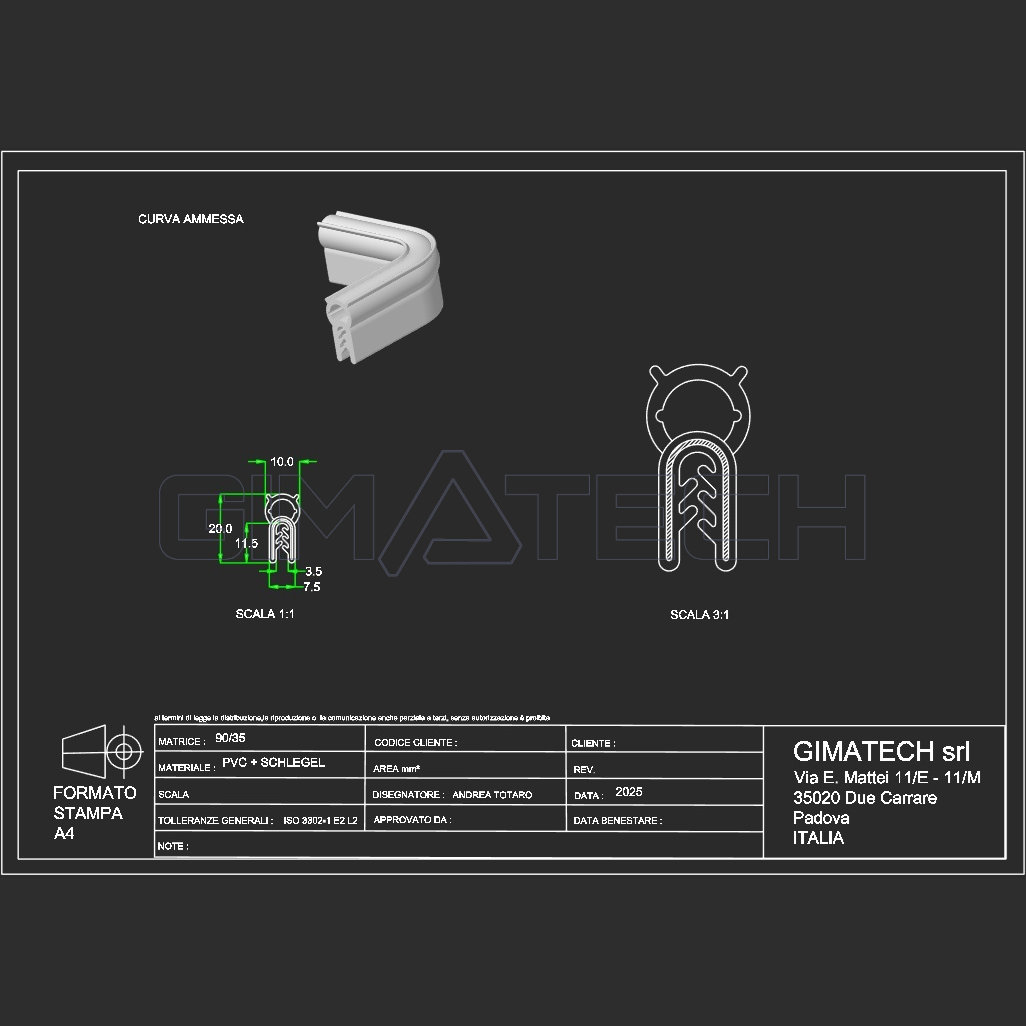

    Lo schema di curvatura, rappresenta i vari sensi di curvatura in fase di applicazione

    • [D] curva “destra o sinistra”
    • [E] curva “contorno porta”
    • [F] curva “vano porta”

    Le curve accettate, si intendono per montaggi su lamiere con angoli a 90° a spigolo “vivo”.
