Guarnizioni PSL e gomma piena ad U​

Le guarnizioni PSL e gomma piena ad “U” di Gimatech sono progettate per offrire una finitura estetica e funzionale ai bordi delle lamiere, senza necessità di adesivi. I profili PSL presentano una parte ad “U” rinforzata con anima metallica, consentendo un posizionamento sicuro su flangie metalliche. Le guarnizioni in gomma piena, prive di anima metallica, offrono una soluzione più morbida e flessibile.

Questi profili sono ideali come coprifilo per lamiere o come finitura per fori destinati a oblò a controtelaio. Sono disponibili in diverse misure e materiali, come PVC (PSL) ed EPDM, per adattarsi a varie esigenze dimensionali e di applicazione.

Tutti i prodotti sono conformi al regolamento REACH e alle direttive RoHS, garantendo l’assenza di sostanze pericolose e rispettando gli standard ambientali e di sicurezza richiesti nel settore industriale europeo.

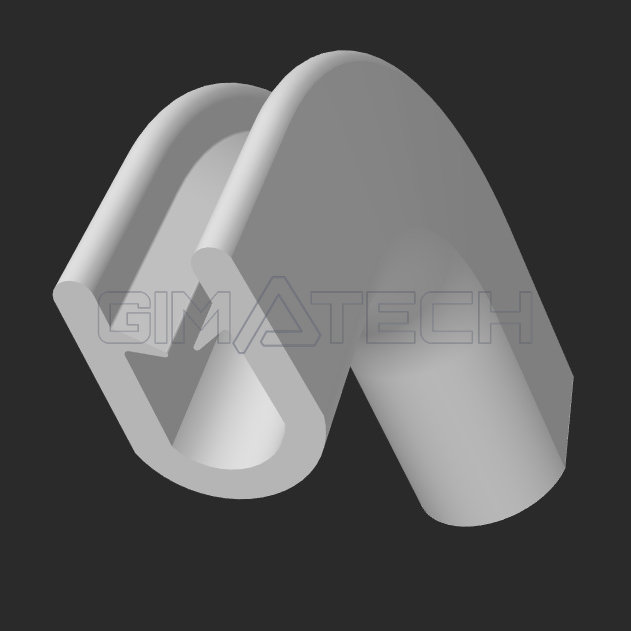

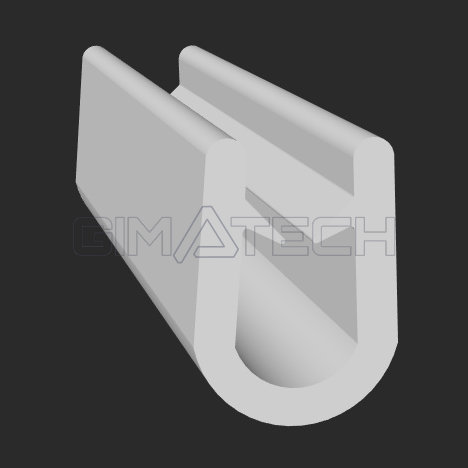

20/60

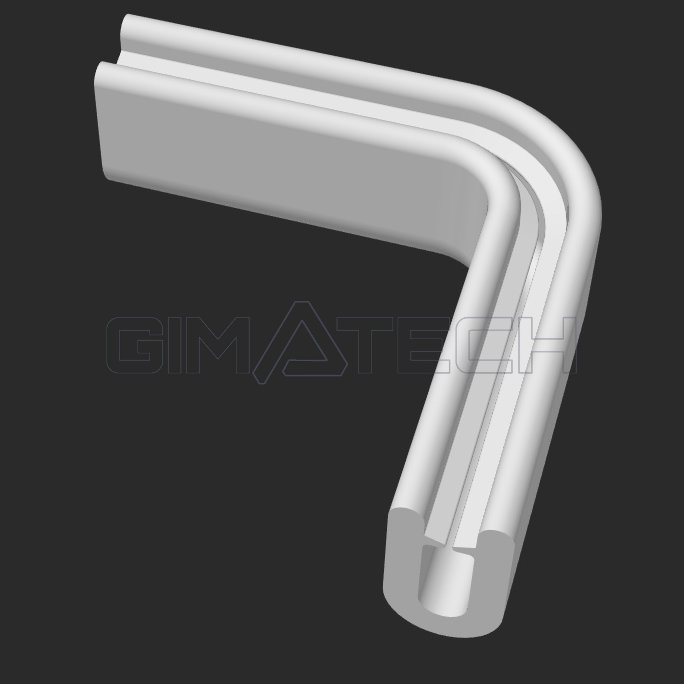

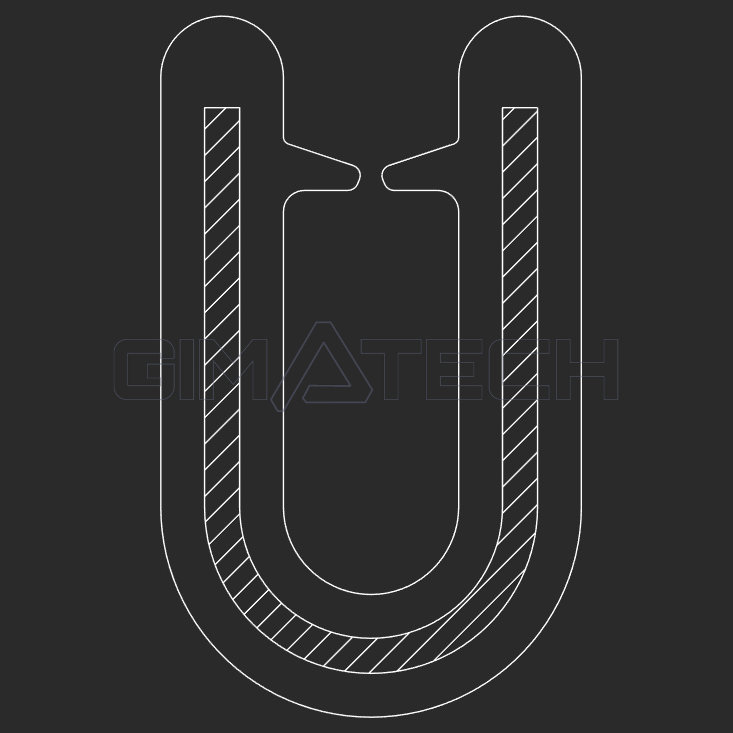

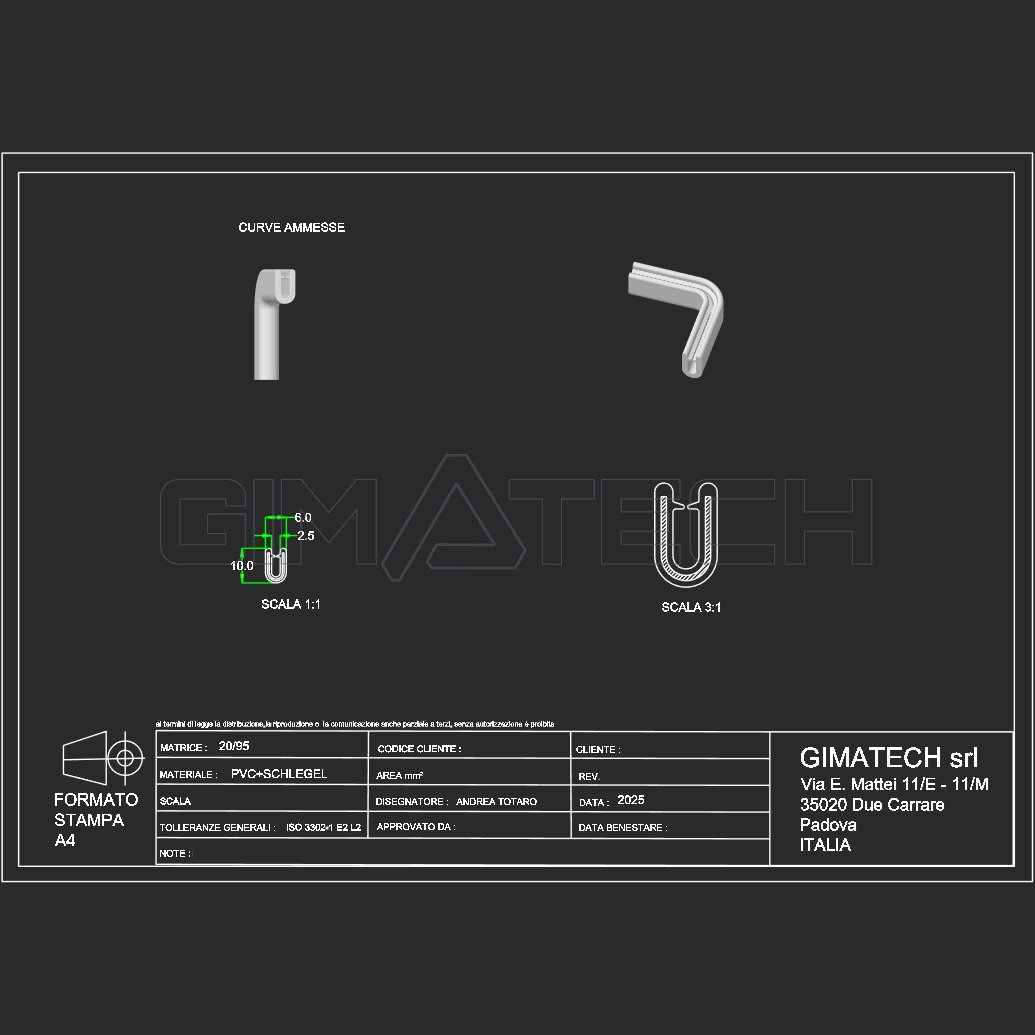

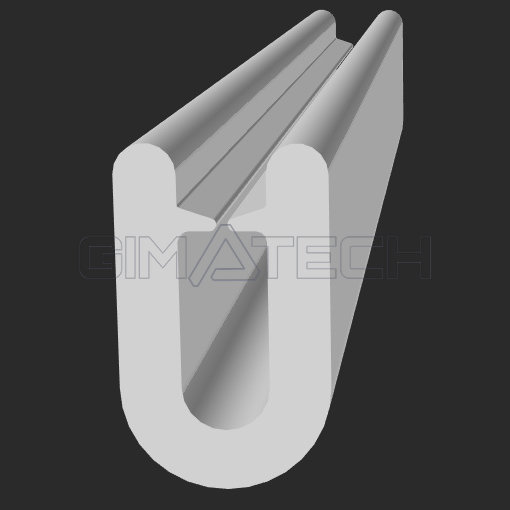

20/95

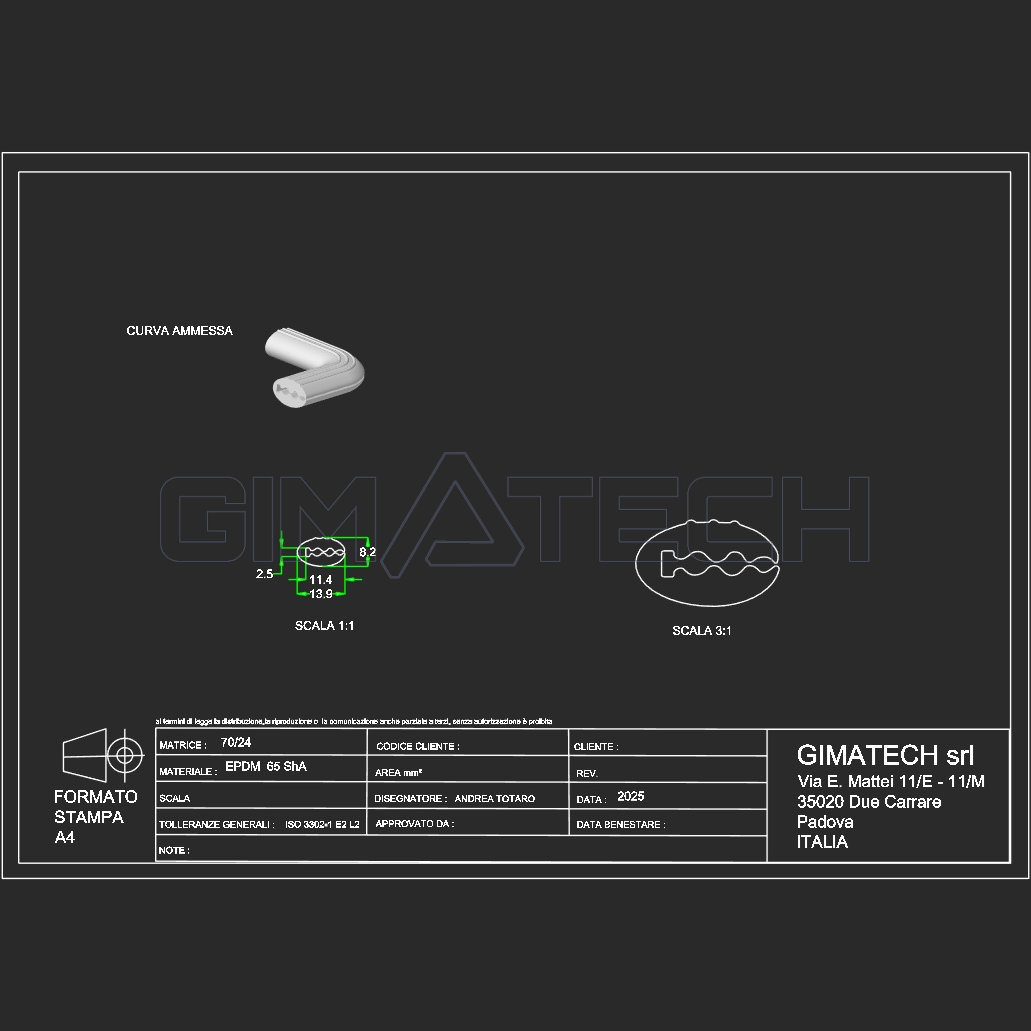

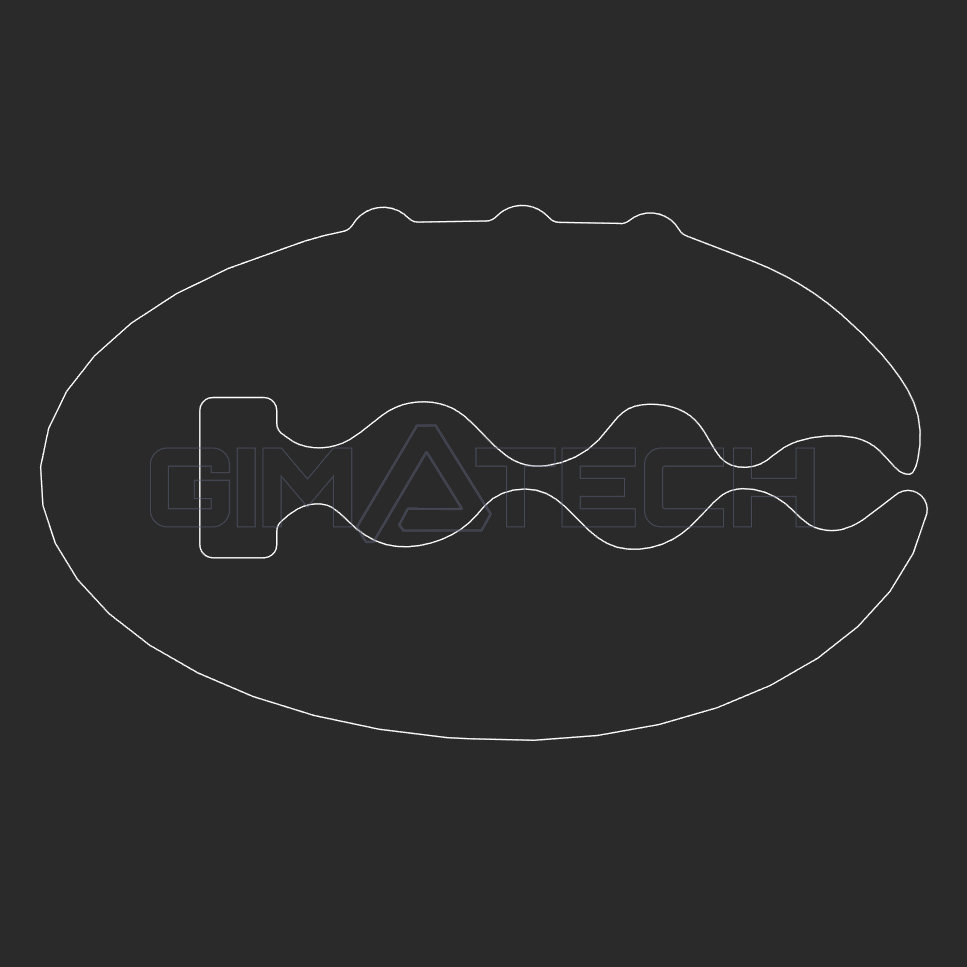

70/24

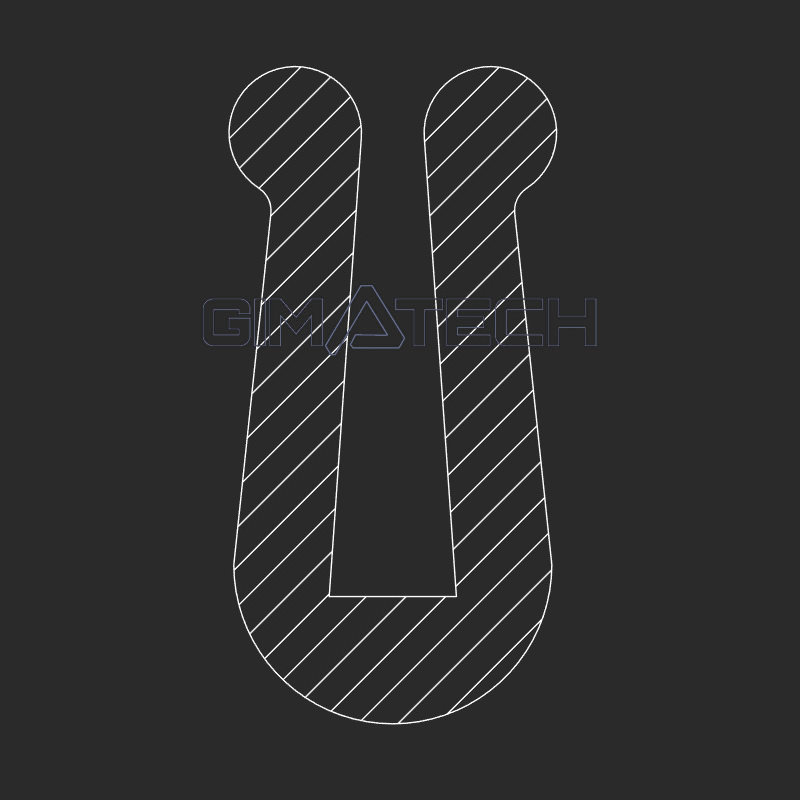

70/15

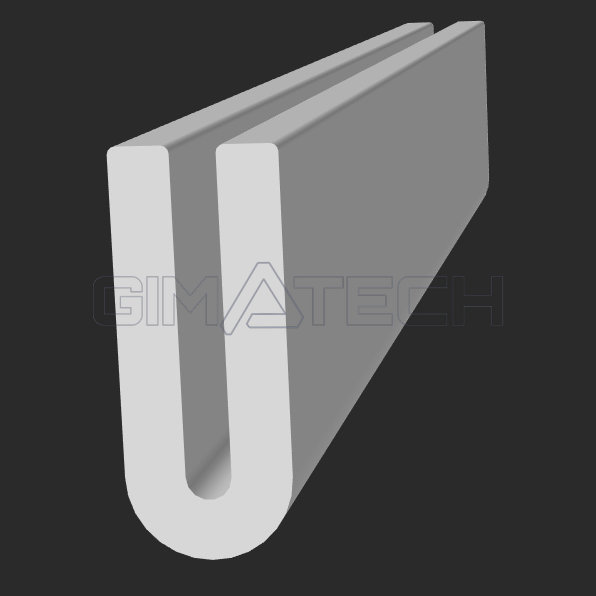

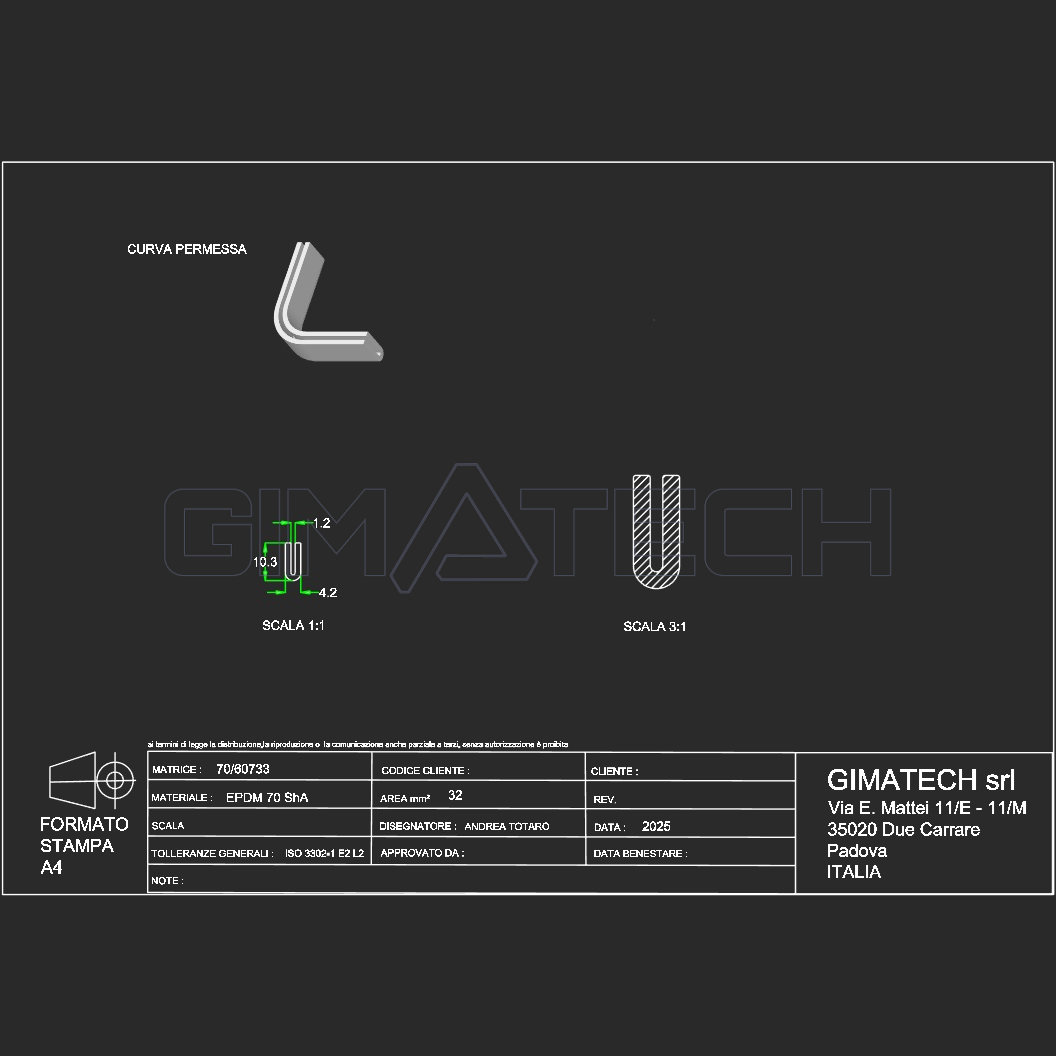

70/60733

Potrebbe interessarti anche…

Guarnizioni per oblò

Guarnizioni PSL bulbo verticale

Guarnizioni PSL ad aletta

Guarnizioni PSL bulbo orizzontale

Serve qualcosa di specifico?

Contattateci e troveremo o progetteremo insieme il profilo che state cercando.

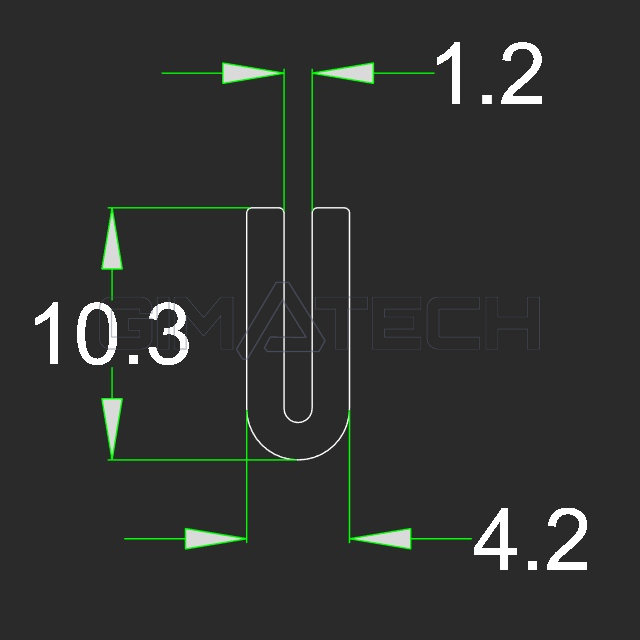

    Riferimenti dimensionali

    Lo schema dimensionale, rappresenta i seguenti parametri:

    • [B] quota espressa in millimetri spessore flangia consigliata per applicazione guarnizione
    • [C] quota espressa in millimetri di ingombro parte ad “U”



    La quota [B], può essere espressa da due cifre, la prima nell’eventualità, sta ad indicare lo spessore minimo e la seconda, lo spessore massimo della lamiera che funge da flangia di aggrappaggio.

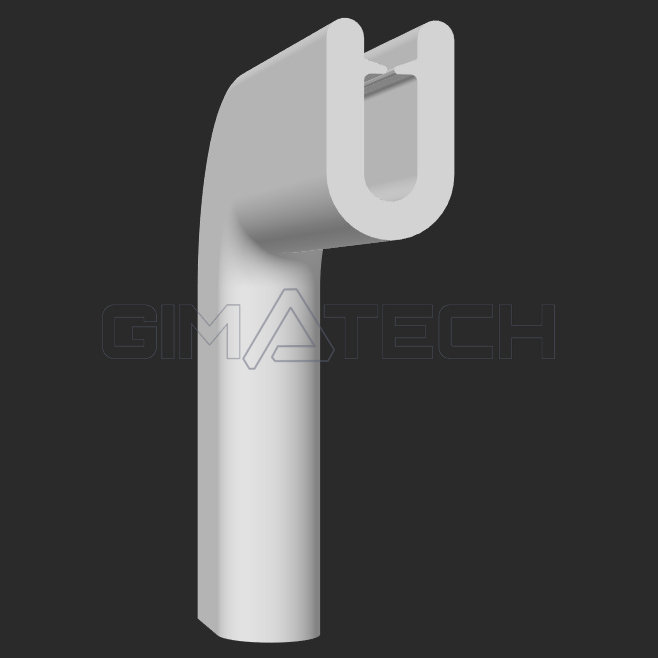

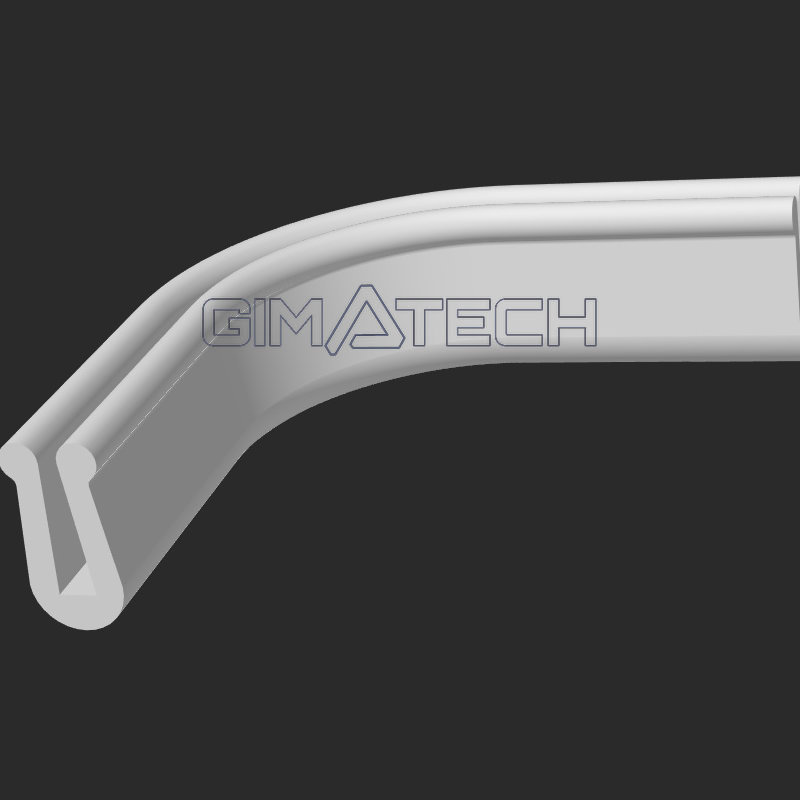

    Lo schema di curvatura, rappresenta i vari sensi di curvatura in fase di applicazione

    • [D] curva “destra o sinistra”
    • [E] curva “contorno porta”
    • [F] curva “vano porta”

    Le curve accettate, si intendono per montaggi su lamiere con angoli a 90° a spigolo “vivo”.
